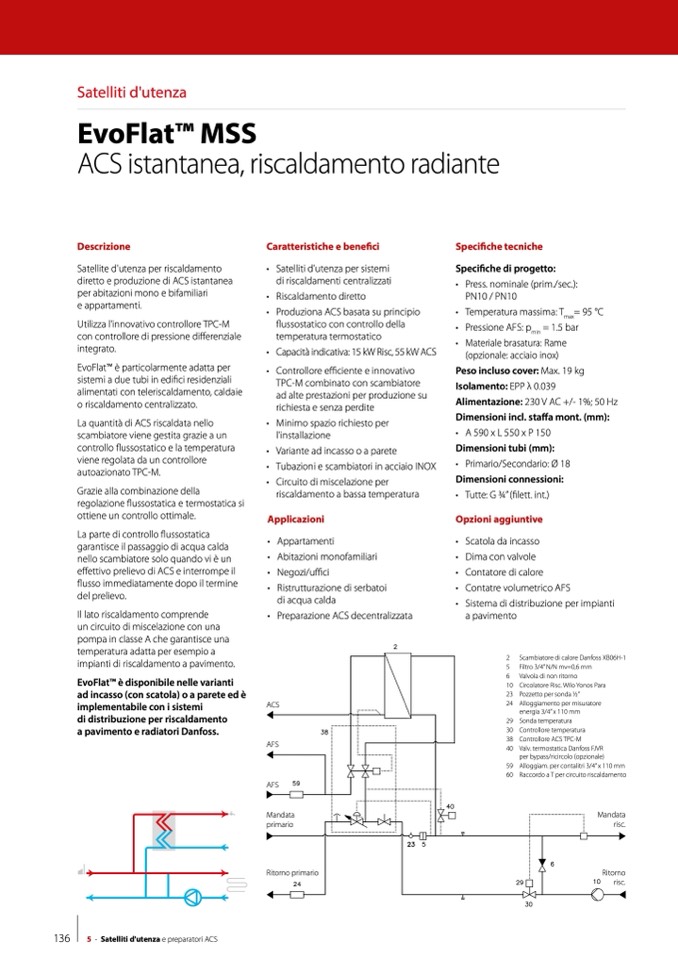

Satelliti d'utenza
EvoFlatTM MSS
ACS istantanea, riscaldamento radiante
Descrizione
Satellite d'utenza per riscaldamento
diretto e produzione di ACS istantanea
per abitazioni mono e bifamiliari
e appartamenti.
Utilizza l'innovativo controllore TPC-M
con controllore di pressione differenziale
integrato.
EvoFlatTM è particolarmente adatta per
sistemi a due tubi in edifici residenziali
alimentati con teleriscaldamento, caldaie
o riscaldamento centralizzato.
La quantità di ACS riscaldata nello
scambiatore viene gestita grazie a un
controllo flussostatico e la temperatura
viene regolata da un controllore
autoazionato TPC-M.
Grazie alla combinazione della
regolazione flussostatica e termostatica si
ottiene un controllo ottimale.
La parte di controllo flussostatica
garantisce il passaggio di acqua calda
nello scambiatore solo quando vi è un
effettivo prelievo di ACS e interrompe il
flusso immediatamente dopo il termine
del prelievo.
Il lato riscaldamento comprende
un circuito di miscelazione con una
pompa in classe A che garantisce una
temperatura adatta per esempio a
impianti di riscaldamento a pavimento.
Caratteristiche e benefici
• Satelliti d'utenza per sistemi
di riscaldamenti centralizzati
• Riscaldamento diretto
• Produziona ACS basata su principio
flussostatico con controllo della
temperatura termostatico
• Capacità indicativa: 15 kW Risc, 55 kW ACS
• Controllore efficiente e innovativo
TPC-M combinato con scambiatore
ad alte prestazioni per produzione su
richiesta e senza perdite
• Minimo spazio richiesto per
l'installazione
• Variante ad incasso o a parete
• Tubazioni e scambiatori in acciaio INOX
• Circuito di miscelazione per
riscaldamento a bassa temperatura
Applicazioni
• Appartamenti
• Abitazioni monofamiliari
• Negozi/uffici
• Ristrutturazione di serbatoi
di acqua calda
• Preparazione ACS decentralizzata
ACS
AFS
AFS
Mandata
primario
Ritorno primario
Specifiche tecniche
Specifiche di progetto:
• Press. nominale (prim./sec.):
PN10 / PN10
• Temperatura massima: T
max
= 95 °C
• Pressione AFS: p
min
= 1.5 bar
• Materiale brasatura: Rame
(opzionale: acciaio inox)
Peso incluso cover: Max. 19 kg
Isolamento: EPP λ 0.039
Alimentazione: 230 V AC +/- 1%; 50 Hz
Dimensioni incl. staffa mont. (mm):
• A 590 x L 550 x P 150
Dimensioni tubi (mm):
• Primario/Secondario: Ø 18
Dimensioni connessioni:
• Tutte: G 3⁄4” (filett. int.)
Opzioni aggiuntive
•
•
•
•
•
Scatola da incasso
Dima con valvole
Contatore di calore
Contatre volumetrico AFS
Sistema di distribuzione per impianti
a pavimento
2 Scambiatore di calore Danfoss XB06H-1
5 Filtro 3/4” N/N mv=0,6 mm
6 Valvola di non ritorno
10 Circolatore Risc. Wilo Yonos Para
23 Pozzetto per sonda 1⁄2”
24 Alloggiamento per misuratore
energia 3/4” x 110 mm
29 Sonda temperatura
30 Controllore temperatura
38 Controllore ACS TPC-M
40 Valv. termostatica Danfoss FJVR
per bypass/ricircolo (opzionale)
59 Alloggiam. per contalitri 3/4” x 110 mm
60 Raccordo a T per circuito riscaldamento
Mandata
risc.
Ritorno
risc.
EvoFlatTM è disponibile nelle varianti
ad incasso (con scatola) o a parete ed è
implementabile con i sistemi
di distribuzione per riscaldamento
a pavimento e radiatori Danfoss.
136
5 - Satelliti d'utenza e preparatori ACS
