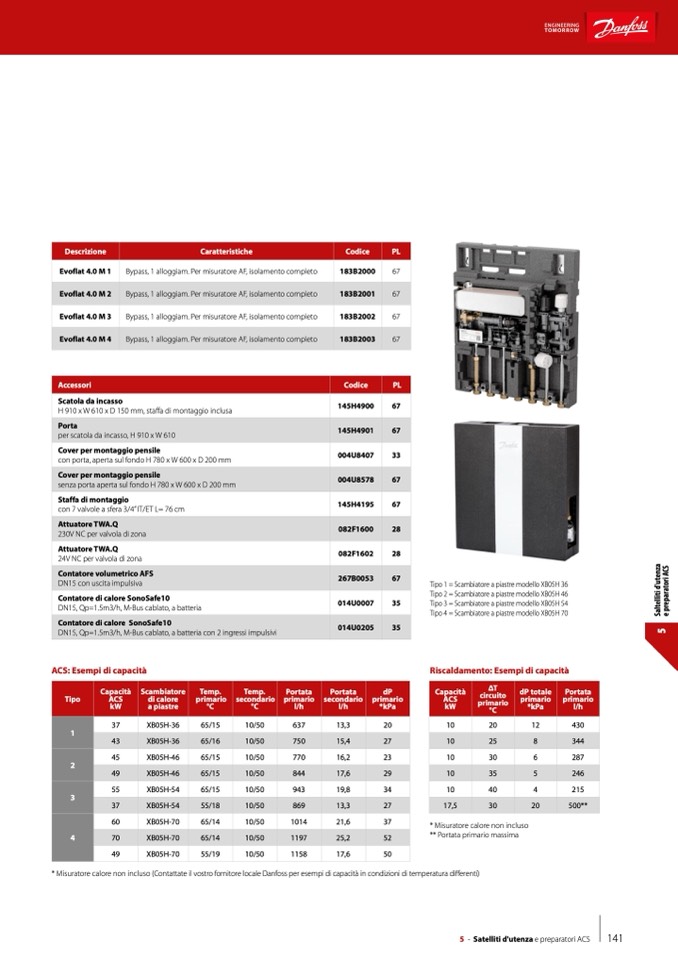

Descrizione

Caratteristiche

Codice

PL

Evoflat 4.0 M 1

Bypass, 1 alloggiam. Per misuratore AF, isolamento completo

183B2000

67

Evoflat 4.0 M 2

Bypass, 1 alloggiam. Per misuratore AF, isolamento completo

183B2001

67

Evoflat 4.0 M 3

Bypass, 1 alloggiam. Per misuratore AF, isolamento completo

183B2002

67

Evoflat 4.0 M 4

Bypass, 1 alloggiam. Per misuratore AF, isolamento completo

183B2003

67

Accessori

Codice

PL

Scatola da incasso

H 910 x W 610 x D 150 mm, staffa di montaggio inclusa

145H4900

67

Porta

per scatola da incasso, H 910 x W 610

145H4901

67

Cover per montaggio pensile

con porta, aperta sul fondo H 780 x W 600 x D 200 mm

004U8407

33

Cover per montaggio pensile

senza porta aperta sul fondo H 780 x W 600 x D 200 mm

004U8578

67

Staffa di montaggio

con 7 valvole a sfera 3/4” IT/ET L= 76 cm

145H4195

67

Attuatore TWA.Q

230V NC per valvola di zona

082F1600

28

Attuatore TWA.Q

24V NC per valvola di zona

082F1602

28

Contatore volumetrico AFS

DN15 con uscita impulsiva

267B0053

67

Contatore di calore SonoSafe10

DN15, Qp=1.5m3/h, M-Bus cablato, a batteria

014U0007

35

Contatore di calore SonoSafe10

DN15, Qp=1.5m3/h, M-Bus cablato, a batteria con 2 ingressi impulsivi

014U0205

35

ACS: Esempi di capacità

Tipo 1 = Scambiatore a piastre modello XB05H 36

Tipo 2 = Scambiatore a piastre modello XB05H 46

Tipo 3 = Scambiatore a piastre modello XB05H 54

Tipo 4 = Scambiatore a piastre modello XB05H 70

Riscaldamento: Esempi di capacità

Tipo

Capacità

ACS

kW

Scambiatore

di calore

a piastre

Temp.

primario

°C

Temp.

secondario

°C

Portata

primario

l/h

Portata

secondario

l/h

dP

primario

*kPa

1

37

XB05H-36

65/15

10/50

637

13,3

20

43

XB05H-36

65/16

10/50

750

15,4

27

2

45

XB05H-46

65/15

10/50

770

16,2

23

49

XB05H-46

65/15

10/50

844

17,6

29

3

55

XB05H-54

65/15

10/50

943

19,8

34

37

XB05H-54

55/18

10/50

869

13,3

27

4

60

XB05H-70

65/14

10/50

1014

21,6

37

70

XB05H-70

65/14

10/50

1197

25,2

52

49

XB05H-70

55/19

10/50

1158

17,6

50

Capacità

ACS

kW

ΔT

circuito

primario

°C

dP totale

primario

*kPa

Portata

primario

l/h

10

20

12

430

10

25

8

344

10

30

6

287

10

35

5

246

10

40

4

215

17,5

30

20

500**

* Misuratore calore non incluso (Contattate il vostro fornitore locale Danfoss per esempi di capacità in condizioni di temperatura differenti)

* Misuratore calore non incluso

** Portata primario massima
