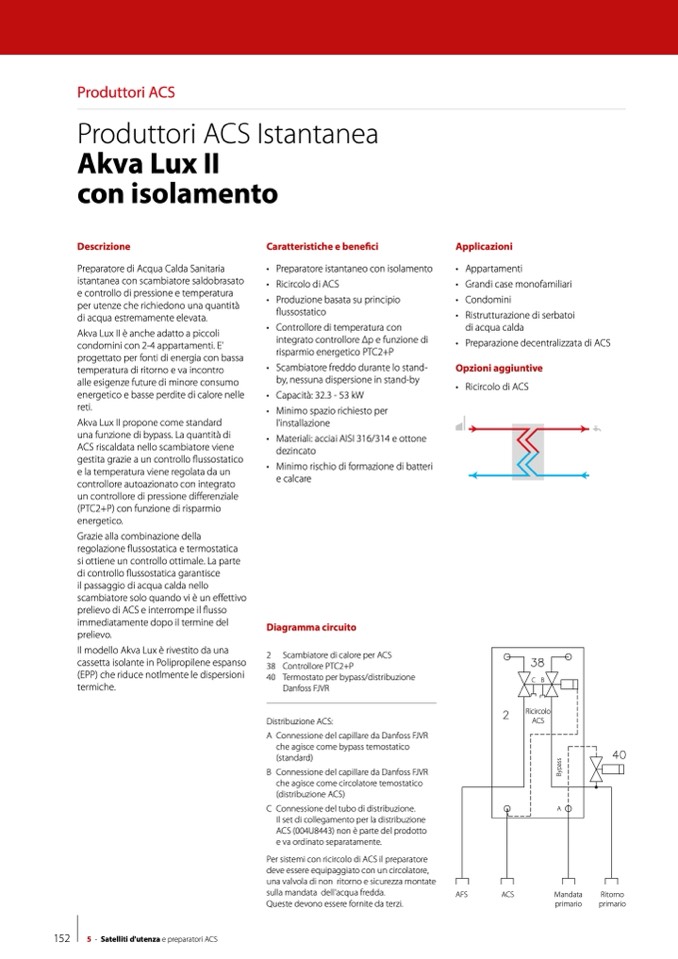

Produttori ACS
Produttori ACS Istantanea
Akva Lux II
con isolamento
Descrizione
Preparatore di Acqua Calda Sanitaria
istantanea con scambiatore saldobrasato
e controllo di pressione e temperatura
per utenze che richiedono una quantità
di acqua estremamente elevata.
Akva Lux II è anche adatto a piccoli
condomini con 2-4 appartamenti. E'
progettato per fonti di energia con bassa
temperatura di ritorno e va incontro
alle esigenze future di minore consumo
energetico e basse perdite di calore nelle
reti.
Akva Lux II propone come standard
una funzione di bypass. La quantità di
ACS riscaldata nello scambiatore viene
gestita grazie a un controllo flussostatico
e la temperatura viene regolata da un
controllore autoazionato con integrato
un controllore di pressione differenziale
(PTC2+P) con funzione di risparmio
energetico.
Grazie alla combinazione della
regolazione flussostatica e termostatica
si ottiene un controllo ottimale. La parte
di controllo flussostatica garantisce
il passaggio di acqua calda nello
scambiatore solo quando vi è un effettivo
prelievo di ACS e interrompe il flusso
immediatamente dopo il termine del
prelievo.
Il modello Akva Lux è rivestito da una
cassetta isolante in Polipropilene espanso
(EPP) che riduce notlmente le dispersioni
termiche.
Caratteristiche e benefici
• Preparatore istantaneo con isolamento
• Ricircolo di ACS
• Produzione basata su principio
flussostatico
• Controllore di temperatura con
integrato controllore Δp e funzione di
risparmio energetico PTC2+P
• Scambiatore freddo durante lo stand-
by, nessuna dispersione in stand-by
• Capacità: 32.3 - 53 kW
• Minimo spazio richiesto per
l'installazione
• Materiali: acciai AISI 316/314 e ottone
dezincato
• Minimo rischio di formazione di batteri
e calcare
Diagramma circuito
2 Scambiatore di calore per ACS
38 Controllore PTC2+P
40 Termostato per bypass/distribuzione
Danfoss FJVR
Distribuzione ACS:
A Connessione del capillare da Danfoss FJVR
che agisce come bypass temostatico
(standard)
B Connessione del capillare da Danfoss FJVR
che agisce come circolatore temostatico
(distribuzione ACS)
C Connessione del tubo di distribuzione.
Il set di collegamento per la distribuzione
ACS (004U8443) non è parte del prodotto
e va ordinato separatamente.
Per sistemi con ricircolo di ACS il preparatore
deve essere equipaggiato con un circolatore,
una valvola di non ritorno e sicurezza montate
sulla mandata dell'acqua fredda.
Queste devono essere fornite da terzi.
Applicazioni
• Appartamenti
• Grandi case monofamiliari
• Condomini
• Ristrutturazione di serbatoi
di acqua calda
• Preparazione decentralizzata di ACS
Opzioni aggiuntive
• Ricircolo di ACS
CB
Ricircolo
ACS
A
152
5 - Satelliti d'utenza e preparatori ACS
AFS
ACS
Mandata
primario
Ritorno
primario
B
y
p
a
s
s
