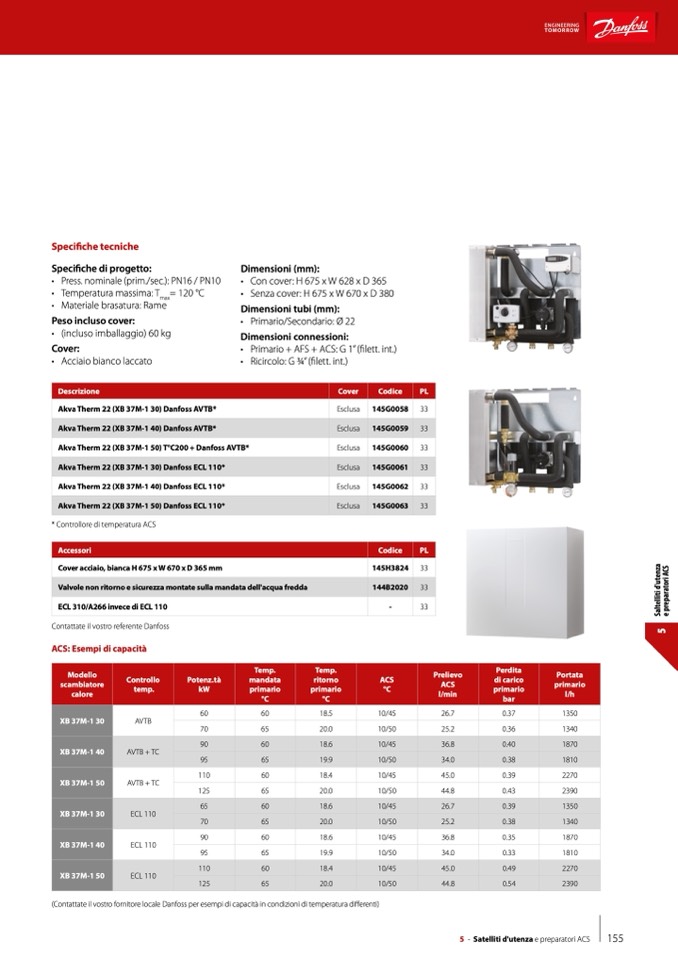

Specifiche tecniche
Specifiche di progetto:
• Press. nominale (prim./sec.): PN16 / PN10
• Temperatura massima: T
max
= 120 °C
• Materiale brasatura: Rame
Peso incluso cover:
• (incluso imballaggio) 60 kg
Cover:
• Acciaio bianco laccato
Dimensioni (mm):
• Con cover: H 675 x W 628 x D 365
• Senza cover: H 675 x W 670 x D 380
Dimensioni tubi (mm):
• Primario/Secondario: Ø 22
Dimensioni connessioni:
• Primario + AFS + ACS: G 1” (filett. int.)
• Ricircolo: G 3⁄4” (filett. int.)
Descrizione
Cover
Codice
PL
Akva Therm 22 (XB 37M-1 30) Danfoss AVTB*
Esclusa
145G0058
33
Akva Therm 22 (XB 37M-1 40) Danfoss AVTB*
Esclusa
145G0059
33
Akva Therm 22 (XB 37M-1 50) T°C200 + Danfoss AVTB*
Esclusa
145G0060
33
Akva Therm 22 (XB 37M-1 30) Danfoss ECL 110*
Esclusa
145G0061
33
Akva Therm 22 (XB 37M-1 40) Danfoss ECL 110*
Esclusa
145G0062
33
Akva Therm 22 (XB 37M-1 50) Danfoss ECL 110*
Esclusa
145G0063
33
* Controllore di temperatura ACS
Contattate il vostro referente Danfoss
ACS: Esempi di capacità
Accessori
Codice
PL
Cover acciaio, bianca H 675 x W 670 x D 365 mm
145H3824
33
Valvole non ritorno e sicurezza montate sulla mandata dell'acqua fredda
144B2020
33
ECL 310/A266 invece di ECL 110
-
33
Modello
scambiatore
calore
Controllo
temp.
Potenz.tà
kW
Temp.
mandata
primario
°C
Temp.
ritorno
primario
°C
ACS
°C
Prelievo
ACS
l/min
Perdita
di carico
primario
bar
Portata
primario
l/h
XB 37M-1 30
AVTB
60
60
18.5
10/45
26.7
0.37
1350
70
65
20.0
10/50
25.2
0.36
1340
XB 37M-1 40
AVTB + TC
90
60
18.6
10/45
36.8
0.40
1870
95
65
19.9
10/50
34.0
0.38
1810
XB 37M-1 50
AVTB + TC
110
60
18.4
10/45
45.0
0.39
2270
125
65
20.0
10/50
44.8
0.43
2390
XB 37M-1 30
ECL 110
65
60
18.6
10/45
26.7
0.39
1350
70
65
20.0
10/50
25.2
0.38
1340
XB 37M-1 40
ECL 110
90
60
18.6
10/45
36.8
0.35
1870
95
65
19.9
10/50
34.0
0.33
1810
XB 37M-1 50
ECL 110
110
60
18.4
10/45
45.0
0.49
2270
125
65
20.0
10/50
44.8
0.54
2390
(Contattate il vostro fornitore locale Danfoss per esempi di capacità in condizioni di temperatura differenti)
