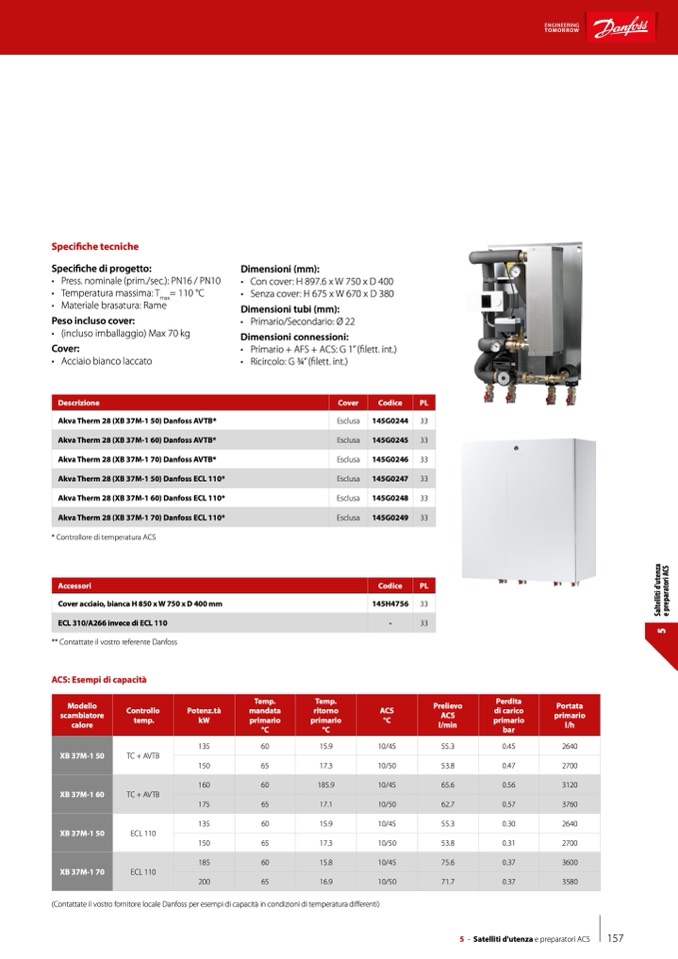

Specifiche tecniche
Specifiche di progetto:
• Press. nominale (prim./sec.): PN16 / PN10
• Temperatura massima: T
max
= 110 °C
• Materiale brasatura: Rame
Peso incluso cover:
• (incluso imballaggio) Max 70 kg
Cover:
• Acciaio bianco laccato
Dimensioni (mm):
• Con cover: H 897.6 x W 750 x D 400
• Senza cover: H 675 x W 670 x D 380
Dimensioni tubi (mm):
• Primario/Secondario: Ø 22
Dimensioni connessioni:
• Primario + AFS + ACS: G 1” (filett. int.)
• Ricircolo: G 3⁄4” (filett. int.)
Descrizione
Cover
Codice
PL
Akva Therm 28 (XB 37M-1 50) Danfoss AVTB*
Esclusa
145G0244
33
Akva Therm 28 (XB 37M-1 60) Danfoss AVTB*
Esclusa
145G0245
33
Akva Therm 28 (XB 37M-1 70) Danfoss AVTB*
Esclusa
145G0246
33
Akva Therm 28 (XB 37M-1 50) Danfoss ECL 110*
Esclusa
145G0247
33
Akva Therm 28 (XB 37M-1 60) Danfoss ECL 110*
Esclusa
145G0248
33
Akva Therm 28 (XB 37M-1 70) Danfoss ECL 110*
Esclusa
145G0249
33
* Controllore di temperatura ACS
** Contattate il vostro referente Danfoss
ACS: Esempi di capacità
Accessori
Codice
PL
Cover acciaio, bianca H 850 x W 750 x D 400 mm
145H4756
33
ECL 310/A266 invece di ECL 110
-
33
Modello
scambiatore
calore
Controllo
temp.
Potenz.tà
kW
Temp.
mandata
primario
°C
Temp.
ritorno
primario
°C
ACS
°C
Prelievo
ACS
l/min
Perdita
di carico
primario
bar
Portata
primario
l/h
XB 37M-1 50
TC + AVTB
135
60
15.9
10/45
55.3
0.45
2640
150
65
17.3
10/50
53.8
0.47
2700
XB 37M-1 60
TC + AVTB
160
60
185.9
10/45
65.6
0.56
3120
175
65
17.1
10/50
62.7
0.57
3760
XB 37M-1 50
ECL 110
135
60
15.9
10/45
55.3
0.30
2640
150
65
17.3
10/50
53.8
0.31
2700
XB 37M-1 70
ECL 110
185
60
15.8
10/45
75.6
0.37
3600
200
65
16.9
10/50
71.7
0.37
3580
(Contattate il vostro fornitore locale Danfoss per esempi di capacità in condizioni di temperatura differenti)
