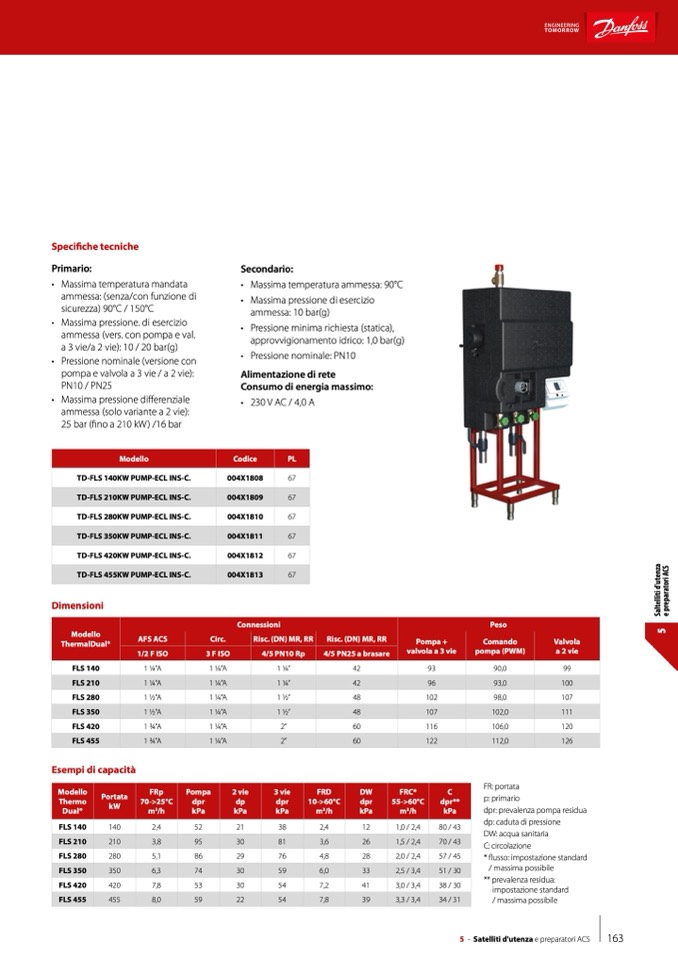

Specifiche tecniche

Primario:

• Massima temperatura mandata

ammessa: (senza/con funzione di

sicurezza) 90°C / 150°C

• Massima pressione. di esercizio

ammessa (vers. con pompa e val.

a 3 vie/a 2 vie): 10 / 20 bar(g)

• Pressione nominale (versione con

pompa e valvola a 3 vie / a 2 vie):

PN10 / PN25

• Massima pressione differenziale

ammessa (solo variante a 2 vie):

25 bar (fino a 210 kW) /16 bar

Secondario:

• Massima temperatura ammessa: 90°C

• Massima pressione di esercizio

ammessa: 10 bar(g)

• Pressione minima richiesta (statica),

approvvigionamento idrico: 1,0 bar(g)

• Pressione nominale: PN10

Alimentazione di rete

Consumo di energia massimo:

• 230 V AC / 4,0 A

Modello

Codice

PL

TD-FLS 140KW PUMP-ECL INS-C.

004X1808

67

TD-FLS 210KW PUMP-ECL INS-C.

004X1809

67

TD-FLS 280KW PUMP-ECL INS-C.

004X1810

67

TD-FLS 350KW PUMP-ECL INS-C.

004X1811

67

TD-FLS 420KW PUMP-ECL INS-C.

004X1812

67

TD-FLS 455KW PUMP-ECL INS-C.

004X1813

67

Dimensioni

Modello

ThermalDual®

Connessioni

Peso

AFS ACS

Circ.

Risc. (DN) MR, RR

Risc. (DN) MR, RR

Pompa +

valvola a 3 vie

Comando

pompa (PWM)

Valvola

a 2 vie

1/2 F ISO

3 F ISO

4/5 PN10 Rp

4/5 PN25 a brasare

FLS 140

1 1⁄4”A

1 1⁄4”A

1 1⁄4”

42

93

90,0

99

FLS 210

1 1⁄4”A

1 1⁄4”A

1 1⁄4”

42

96

93,0

100

FLS 280

1 1⁄2”A

1 1⁄4”A

1 1⁄2”

48

102

98,0

107

FLS 350

1 1⁄2”A

1 1⁄4”A

1 1⁄2”

48

107

102,0

111

FLS 420

1 3⁄4”A

1 1⁄4”A

2”

60

116

106,0

120

FLS 455

1 3⁄4”A

1 1⁄4”A

2”

60

122

112,0

126

Esempi di capacità

FR: portata

p: primario

dpr: prevalenza pompa residua

dp: caduta di pressione

DW: acqua sanitaria

C: circolazione

* flusso: impostazione standard

/ massima possibile

** prevalenza residua:

impostazione standard

/ massima possibile

Modello

Thermo

Dual®

Portata

kW

FRp

70->25°C

m

3

/h

Pompa

dpr

kPa

2 vie

dp

kPa

3 vie

dpr

kPa

FRD

10->60°C

m

3

/h

DW

dpr

kPa

FRC*

55->60°C

m

3

/h

C

dpr**

kPa

FLS 140

140

2,4

52

21

38

2,4

12

1,0 / 2,4

80 / 43

FLS 210

210

3,8

95

30

81

3,6

26

1,5 / 2,4

70 / 43

FLS 280

280

5,1

86

29

76

4,8

28

2,0 / 2,4

57 / 45

FLS 350

350

6,3

74

30

59

6,0

33

2,5 / 3,4

51 / 30

FLS 420

420

7,8

53

30

54

7,2

41

3,0 / 3,4

38 / 30

FLS 455

455

8,0

59

22

54

7,8

39

3,3 / 3,4

34 / 31
