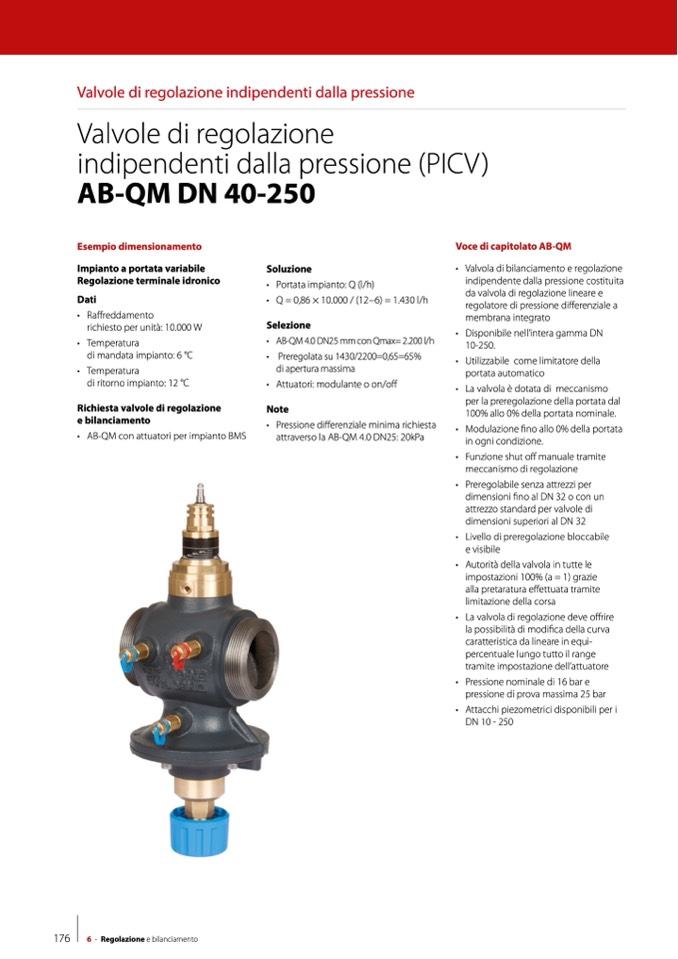

Esempio dimensionamento
Impianto a portata variabile
Regolazione terminale idronico
Dati
• Raffreddamento
richiesto per unità: 10.000 W
• Temperatura
di mandata impianto: 6 °C
• Temperatura
di ritorno impianto: 12 °C
Soluzione
• Portata impianto: Q (l/h)
• Q = 0,86 × 10.000 / (12−6) = 1.430 l/h
Selezione
• AB-QM 4.0 DN25 mm con Qmax= 2.200 l/h
• Preregolata su 1430/2200=0,65=65%
di apertura massima
• Attuatori: modulante o on/off
Voce di capitolato AB-QM
• Valvola di bilanciamento e regolazione
indipendente dalla pressione costituita
da valvola di regolazione lineare e
regolatore di pressione differenziale a
membrana integrato
• Disponibile nell’intera gamma DN
10-250.
• Utilizzabile come limitatore della
portata automatico
• La valvola è dotata di meccanismo
per la preregolazione della portata dal
100% allo 0% della portata nominale.
• Modulazione fino allo 0% della portata
in ogni condizione.
• Funzione shut off manuale tramite
meccanismo di regolazione
• Preregolabile senza attrezzi per
dimensioni fino al DN 32 o con un
attrezzo standard per valvole di
dimensioni superiori al DN 32
• Livello di preregolazione bloccabile
e visibile
• Autorità della valvola in tutte le
impostazioni 100% (a = 1) grazie
alla pretaratura effettuata tramite
limitazione della corsa
• La valvola di regolazione deve offrire
la possibilità di modifica della curva
caratteristica da lineare in equi-
percentuale lungo tutto il range
tramite impostazione dell’attuatore
• Pressione nominale di 16 bar e
pressione di prova massima 25 bar
• Attacchi piezometrici disponibili per i
DN 10 - 250
Richiesta valvole di regolazione
Note
e bilanciamento
• Pressione differenziale minima richiesta
attraverso la AB-QM 4.0 DN25: 20kPa
•
AB-QM con attuatori per impianto BMS
