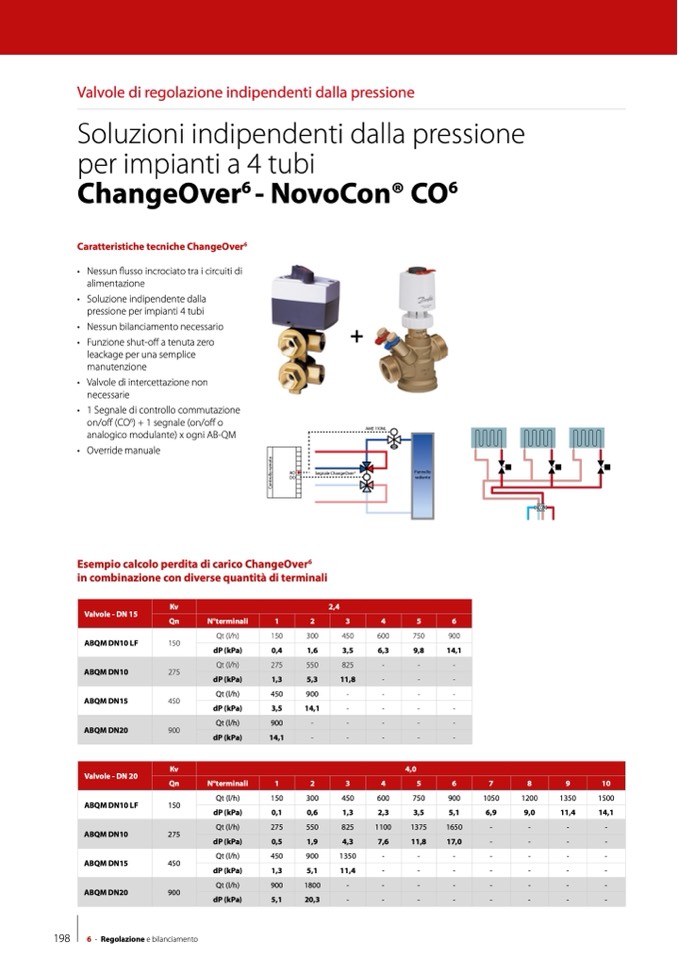

Valvole di regolazione indipendenti dalla pressione

Soluzioni indipendenti dalla pressione

per impianti a 4 tubi

ChangeOver

6

- NovoCon® CO

6

Caratteristiche tecniche ChangeOver

6

• Nessun flusso incrociato tra i circuiti di

alimentazione

• Soluzione indipendente dalla

pressione per impianti 4 tubi

• Nessun bilanciamento necessario

• Funzione shut-off a tenuta zero

leackage per una semplice

manutenzione

• Valvole di intercettazione non

necessarie

• 1 Segnale di controllo commutazione

on/off (CO

6

) + 1 segnale (on/off o

analogico modulante) x ogni AB-QM

• Override manuale

+

Segnale ChangeOver

6

AME 110NL

AO

DO

Esempio calcolo perdita di carico ChangeOver

6

in combinazione con diverse quantità di terminali

Valvole - DN 15

Kv

2,4

Qn

N°terminali

1

2

3

4

5

6

ABQM DN10 LF

150

Qt (l/h)

150

300

450

600

750

900

dP (kPa)

0,4

1,6

3,5

6,3

9,8

14,1

ABQM DN10

275

Qt (l/h)

275

550

825

-

-

-

dP (kPa)

1,3

5,3

11,8

-

-

-

ABQM DN15

450

Qt (l/h)

450

900

-

-

-

-

dP (kPa)

3,5

14,1

-

-

-

-

ABQM DN20

900

Qt (l/h)

900

-

-

-

-

-

dP (kPa)

14,1

-

-

-

-

-

Valvole - DN 20

Kv

4,0

Qn

N°terminali

1

2

3

4

5

6

7

8

9

10

ABQM DN10 LF

150

Qt (l/h)

150

300

450

600

750

900

1050

1200

1350

1500

dP (kPa)

0,1

0,6

1,3

2,3

3,5

5,1

6,9

9,0

11,4

14,1

ABQM DN10

275

Qt (l/h)

275

550

825

1100

1375

1650

-

-

-

-

dP (kPa)

0,5

1,9

4,3

7,6

11,8

17,0

-

-

-

-

ABQM DN15

450

Qt (l/h)

450

900

1350

-

-

-

-

-

-

-

dP (kPa)

1,3

5,1

11,4

-

-

-

-

-

-

-

ABQM DN20

900

Qt (l/h)

900

1800

-

-

-

-

-

-

-

-

dP (kPa)

5,1

20,3

-

-

-

-

-

-

-

-

198

6 - Regolazione e bilanciamento

Pannello

radiante

C

o

n

t

r

o

l

l

o

r

e

m

o

t

o
