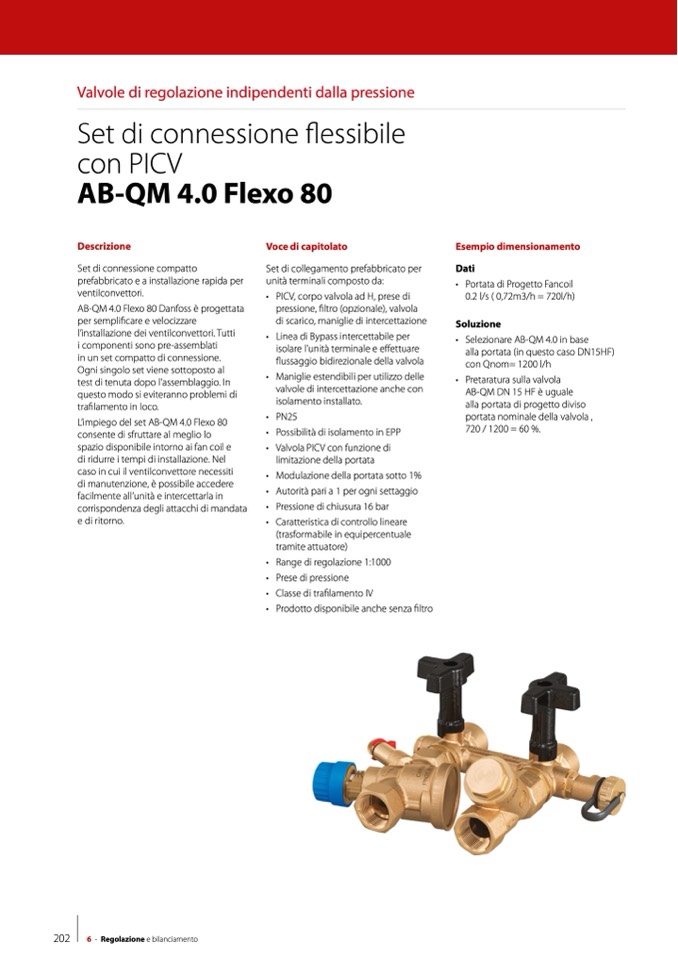

Valvole di regolazione indipendenti dalla pressione

Set di connessione flessibile

con PICV

AB-QM 4.0 Flexo 80

Descrizione

Set di connessione compatto

prefabbricato e a installazione rapida per

ventilconvettori.

AB-QM 4.0 Flexo 80 Danfoss è progettata

per semplificare e velocizzare

l’installazione dei ventilconvettori. Tutti

i componenti sono pre-assemblati

in un set compatto di connessione.

Ogni singolo set viene sottoposto al

test di tenuta dopo l’assemblaggio. In

questo modo si eviteranno problemi di

trafilamento in loco.

L’impiego del set AB-QM 4.0 Flexo 80

consente di sfruttare al meglio lo

spazio disponibile intorno ai fan coil e

di ridurre i tempi di installazione. Nel

caso in cui il ventilconvettore necessiti

di manutenzione, è possibile accedere

facilmente all’unità e intercettarla in

corrispondenza degli attacchi di mandata

e di ritorno.

Voce di capitolato

Set di collegamento prefabbricato per

unità terminali composto da:

• PICV, corpo valvola ad H, prese di

pressione, filtro (opzionale), valvola

di scarico, maniglie di intercettazione

• Linea di Bypass intercettabile per

isolare l’unità terminale e effettuare

flussaggio bidirezionale della valvola

• Maniglie estendibili per utilizzo delle

valvole di intercettazione anche con

isolamento installato.

• PN25

• Possibilità di isolamento in EPP

• Valvola PICV con funzione di

limitazione della portata

• Modulazione della portata sotto 1%

• Autorità pari a 1 per ogni settaggio

• Pressione di chiusura 16 bar

• Caratteristica di controllo lineare

(trasformabile in equipercentuale

tramite attuatore)

• Range di regolazione 1:1000

• Prese di pressione

• Classe di trafilamento IV

• Prodotto disponibile anche senza filtro

Esempio dimensionamento

Dati

• Portata di Progetto Fancoil

0.2 l/s ( 0,72m3/h = 720l/h)

Soluzione

• Selezionare AB-QM 4.0 in base

alla portata (in questo caso DN15HF)

con Qnom= 1200 l/h

• Pretaratura sulla valvola

AB-QM DN 15 HF è uguale

alla portata di progetto diviso

portata nominale della valvola ,

720 / 1200 = 60 %.
