Valvole di regolazione indipendenti dalla pressione

Valvole di regolazione

indipendenti dalla pressione (PICV)

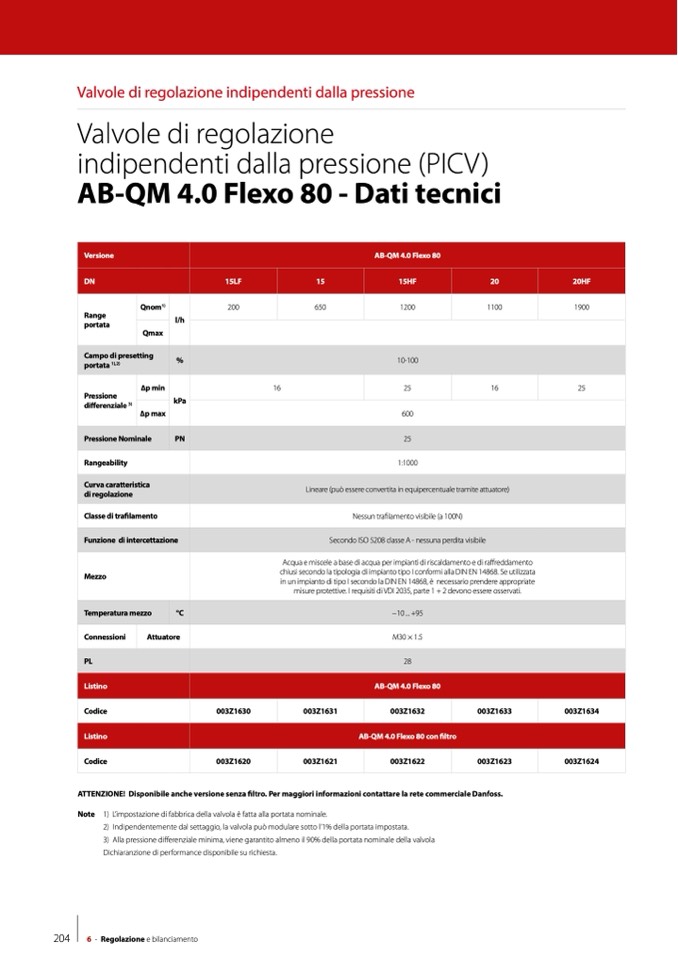

AB-QM 4.0 Flexo 80 - Dati tecnici

Versione

AB-QM 4.0 Flexo 80

DN

15LF

15

15HF

20

20HF

Range

portata

Qnom

1)

l/h

200

650

1200

1100

1900

Qmax

Campo di presetting

portata

1),2)

%

10-100

Pressione

differenziale

3)

∆p min

∆p max

kPa

16

25

16

25

600

Pressione Nominale

PN

25

Rangeability

1:1000

Curva caratteristica

di regolazione

Lineare (può essere convertita in equipercentuale tramite attuatore)

Classe di trafilamento

Nessun trafilamento visibile (a 100N)

Funzione diintercettazione

SecondoISO5208classeA-nessunaperditavisibile

Mezzo

Acqua e miscele a base di acqua per impianti di riscaldamento e di raffreddamento

chiusi secondo la tipologia di impianto tipo I conformi alla DIN EN 14868. Se utilizzata

in un impianto di tipo I secondo la DIN EN 14868, è necessario prendere appropriate

misure protettive. I requisiti di VDI 2035, parte 1 + 2 devono essere osservati.

Temperatura mezzo

°C

−10 ... +95

Connessioni

Attuatore

M30 × 1.5

PL

28

Listino

AB-QM 4.0 Flexo 80

Codice

003Z1630

003Z1631

003Z1632

003Z1633

003Z1634

Listino

AB-QM 4.0 Flexo 80 con filtro

Codice

003Z1620

ATTENZIONE! Disponibile anche versione senza filtro. Per maggiori informazioni contattare la rete commerciale Danfoss.

Note 1) L’impostazione di fabbrica della valvola è fatta alla portata nominale.

2) Indipendentemente dal settaggio, la valvola può modulare sotto l’1% della portata impostata.

3) Alla pressione differenziale minima, viene garantito almeno il 90% della portata nominale della valvola

Dichiaranzione di performance disponibile su richiesta.

003Z1621

003Z1622

003Z1623

003Z1624

204

6 - Regolazione e bilanciamento
