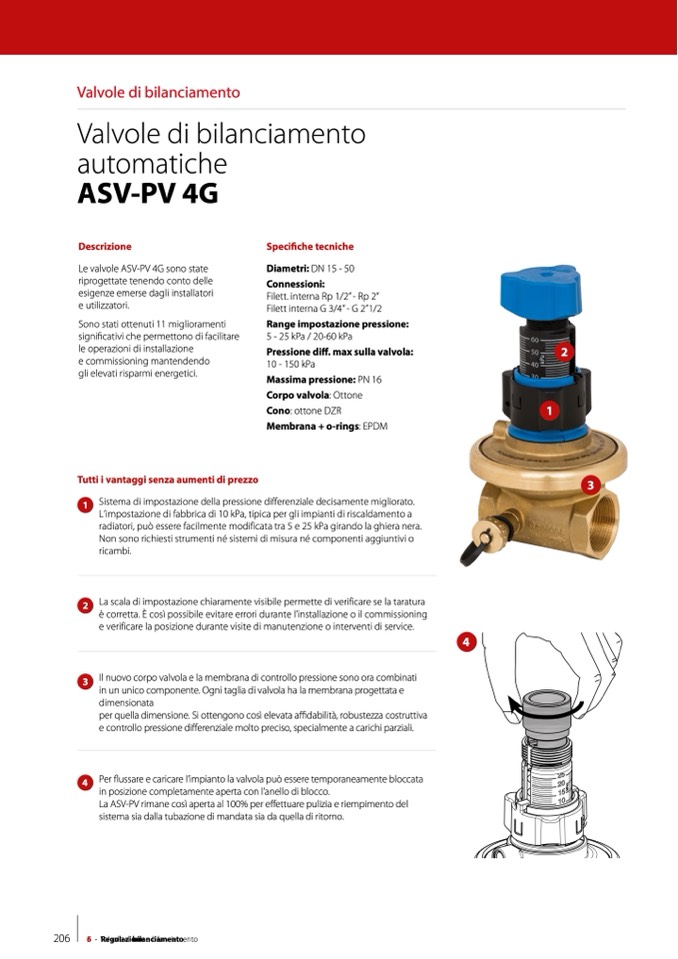

Valvole di bilanciamento

Valvole di bilanciamento

automatiche

ASV-PV 4G

Descrizione

Le valvole ASV-PV 4G sono state

riprogettate tenendo conto delle

esigenze emerse dagli installatori

e utilizzatori.

Sono stati ottenuti 11 miglioramenti

significativi che permettono di facilitare

le operazioni di installazione

e commissioning mantendendo

gli elevati risparmi energetici.

Specifiche tecniche

Diametri: DN 15 - 50

Connessioni:

Filett. interna Rp 1/2” - Rp 2”

Filett interna G 3/4” - G 2”1/2

Range impostazione pressione:

5 - 25 kPa / 20-60 kPa

Pressione diff. max sulla valvola:

10 - 150 kPa

Massima pressione: PN 16

Corpo valvola: Ottone

Cono: ottone DZR

Membrana + o-rings: EPDM

2

1

Tutti i vantaggi senza aumenti di prezzo

3

1 Sistema di impostazione della pressione differenziale decisamente migliorato.

L’impostazione di fabbrica di 10 kPa, tipica per gli impianti di riscaldamento a

radiatori, può essere facilmente modificata tra 5 e 25 kPa girando la ghiera nera.

Non sono richiesti strumenti né sistemi di misura né componenti aggiuntivi o

ricambi.

2 La scala di impostazione chiaramente visibile permette di verificare se la taratura

è corretta. È così possibile evitare errori durante l’installazione o il commissioning

e verificare la posizione durante visite di manutenzione o interventi di service.

4

3 Il nuovo corpo valvola e la membrana di controllo pressione sono ora combinati

in un unico componente. Ogni taglia di valvola ha la membrana progettata e

dimensionata

per quella dimensione. Si ottengono così elevata affidabilità, robustezza costruttiva

e controllo pressione differenziale molto preciso, specialmente a carichi parziali.

4 Per flussare e caricare l’impianto la valvola può essere temporaneamente bloccata

in posizione completamente aperta con l’anello di blocco.

La ASV-PV rimane così aperta al 100% per effettuare pulizia e riempimento del

sistema sia dalla tubazione di mandata sia da quella di ritorno.
