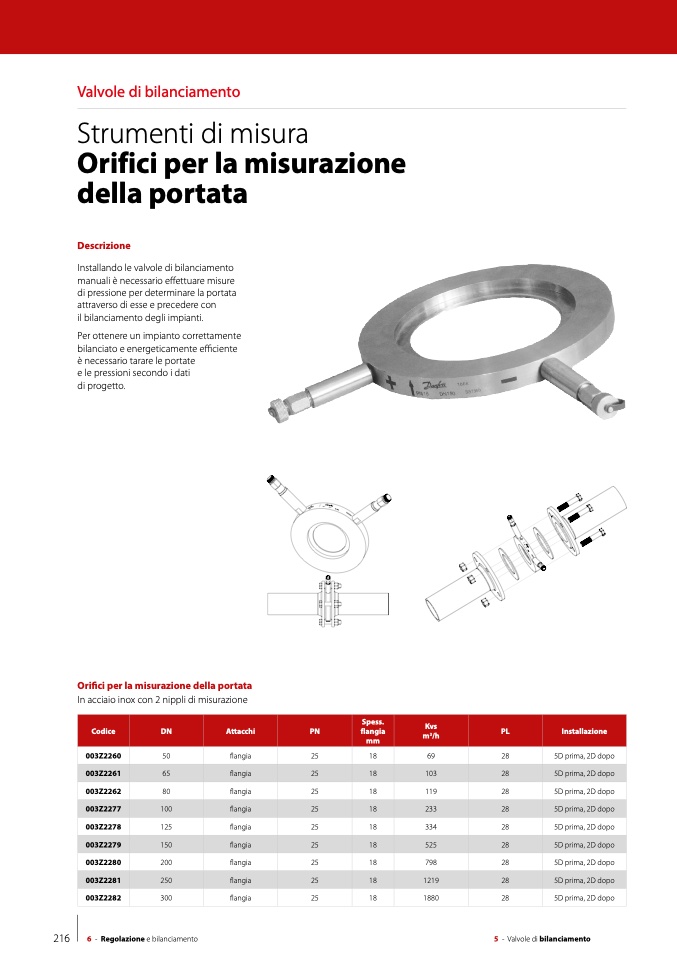

Valvole di bilanciamento

Strumenti di misura

Orifici per la misurazione

della portata

Descrizione

Installando le valvole di bilanciamento

manuali è necessario effettuare misure

di pressione per determinare la portata

attraverso di esse e precedere con

il bilanciamento degli impianti.

Per ottenere un impianto correttamente

bilanciato e energeticamente efficiente

è necessario tarare le portate

e le pressioni secondo i dati

di progetto.

Orifici per la misurazione della portata

In acciaio inox con 2 nippli di misurazione

Codice

003Z2260

003Z2261

003Z2262

003Z2277

003Z2278

003Z2279

003Z2280

003Z2281

003Z2282

DN

50

65

80

100

125

150

200

250

300

Attacchi

flangia

flangia

flangia

flangia

flangia

flangia

flangia

flangia

flangia

Spess.

Kvs

PN

flangia

m

3

/h

PL

Installazione

5D prima, 2D dopo

5D prima, 2D dopo

5D prima, 2D dopo

5D prima, 2D dopo

5D prima, 2D dopo

5D prima, 2D dopo

5D prima, 2D dopo

5D prima, 2D dopo

5D prima, 2D dopo

mm

25

18

69

25

18

103

25

18

119

25

18

233

25

18

334

25

18

525

25

18

798

25

18

1219

25

18

1880

28

28

28

28

28

28

28

28

28
