Valvole di zona indipendenti dalla pressione

Valvole di zona

indipendenti dalla pressione

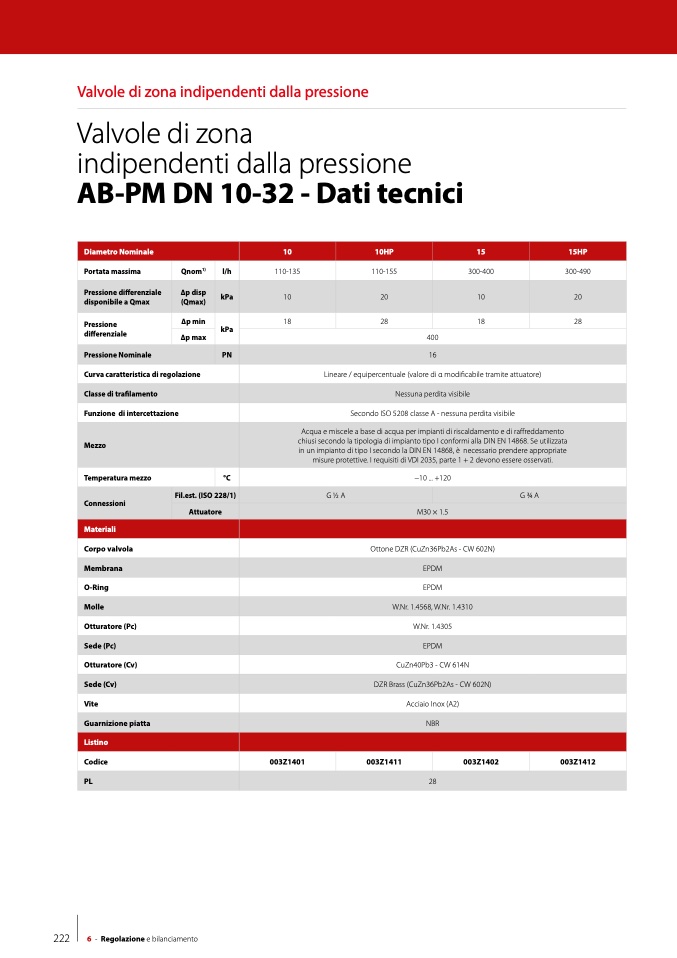

AB-PM DN 10-32 - Dati tecnici

Diametro Nominale

Portata massima

Pressione differenziale

disponibile a Qmax

Pressione

differenziale

kPa

10

18

15HP

300-490

20

28

10HP

15

Qnom

1)

l/h

110-135

110-155

300-400

∆p disp

(Qmax)

kPa

10

20

10

∆p min

28

18

∆p max

Pressione Nominale

PN

Curva caratteristica di regolazione

Classe di trafilamento

Funzione di intercettazione

Mezzo

Temperatura mezzo

°C

400

16

Lineare / equipercentuale (valore di α modificabile tramite attuatore)

Nessuna perdita visibile

Secondo ISO 5208 classe A - nessuna perdita visibile

Acqua e miscele a base di acqua per impianti di riscaldamento e di raffreddamento

chiusi secondo la tipologia di impianto tipo I conformi alla DIN EN 14868. Se utilizzata

in un impianto di tipo I secondo la DIN EN 14868, è necessario prendere appropriate

misure protettive. I requisiti di VDI 2035, parte 1 + 2 devono essere osservati.

−10 ... +120

M30 × 1.5

Ottone DZR (CuZn36Pb2As - CW 602N)

EPDM

EPDM

W.Nr. 1.4568, W.Nr. 1.4310

W.Nr. 1.4305

EPDM

CuZn40Pb3 - CW 614N

DZR Brass (CuZn36Pb2As - CW 602N)

Acciaio Inox (A2)

NBR

28

Connessioni

Materiali

Corpo valvola

Membrana

O-Ring

Molle

Otturatore (Pc)

Sede (Pc)

Otturatore (Cv)

Sede (Cv)

Vite

Guarnizione piatta

Listino

Codice

PL

G3⁄4 A

Fil.est. (ISO 228/1)

G 1⁄2 A

Attuatore

003Z1411

003Z1402

003Z1401

003Z1412

222

6 - Regolazione e bilanciamento
