Valvole di zona indipendenti dalla pressione

Valvole di zona

indipendenti dalla pressione

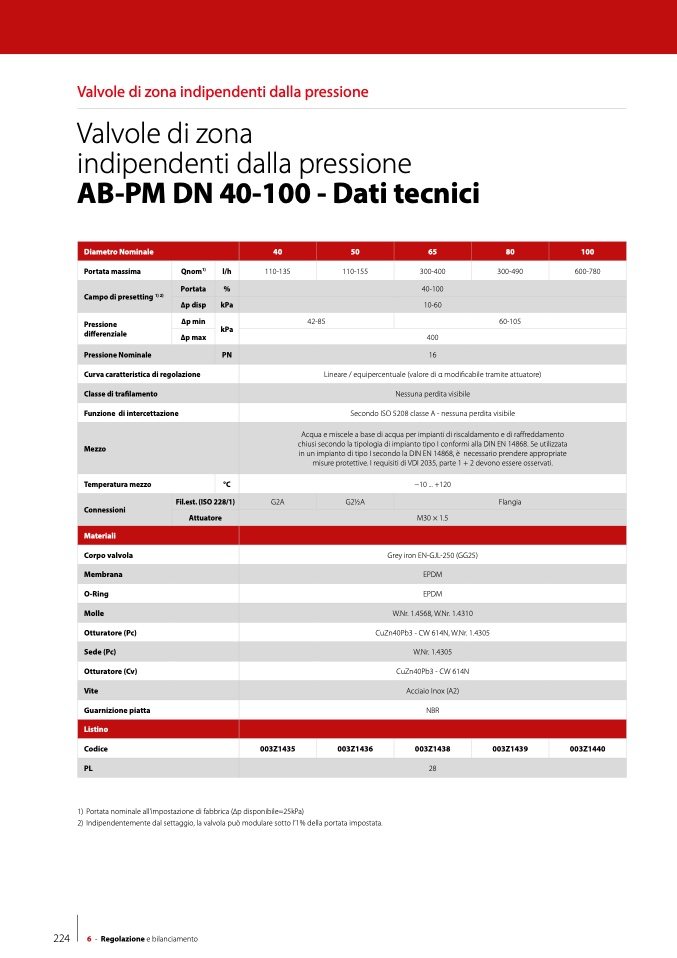

AB-PM DN 40-100 - Dati tecnici

Diametro Nominale

Portata massima

Campo di presetting

1) 2)

Pressione

differenziale

Pressione Nominale

Curva caratteristica di regolazione

Classe di trafilamento

Funzione di intercettazione

Mezzo

Temperatura mezzo

Connessioni

Materiali

Corpo valvola

Membrana

O-Ring

Molle

Otturatore (Pc)

Sede (Pc)

Otturatore (Cv)

Vite

Guarnizione piatta

Listino

Codice

PL

40

100

600-780

50

65

80

Qnom

1)

l/h

110-135

110-155

300-400

300-490

Portata

%

kPa

kPa

PN

°C

42-85

40-100

10-60

400

16

60-105

∆p disp

∆p min

∆p max

Lineare / equipercentuale (valore di α modificabile tramite attuatore)

Nessuna perdita visibile

Secondo ISO 5208 classe A - nessuna perdita visibile

Acqua e miscele a base di acqua per impianti di riscaldamento e di raffreddamento

chiusi secondo la tipologia di impianto tipo I conformi alla DIN EN 14868. Se utilizzata

in un impianto di tipo I secondo la DIN EN 14868, è necessario prendere appropriate

misure protettive. I requisiti di VDI 2035, parte 1 + 2 devono essere osservati.

−10 ... +120

M30 × 1.5

Grey iron EN-GJL-250 (GG25)

EPDM

EPDM

W.Nr. 1.4568, W.Nr. 1.4310

CuZn40Pb3 - CW 614N, W.Nr. 1.4305

W.Nr. 1.4305

CuZn40Pb3 - CW 614N

Acciaio Inox (A2)

NBR

28

Flangia

Fil.est. (ISO 228/1)

G2A

G21⁄2A

Attuatore

003Z1436

003Z1438

003Z1439

003Z1435

003Z1440

1) Portata nominale all’impostazione di fabbrica (∆p disponibile=25kPa)

2) Indipendentemente dal settaggio, la valvola può modulare sotto l’1% della portata impostata.

224

6 - Regolazione e bilanciamento
