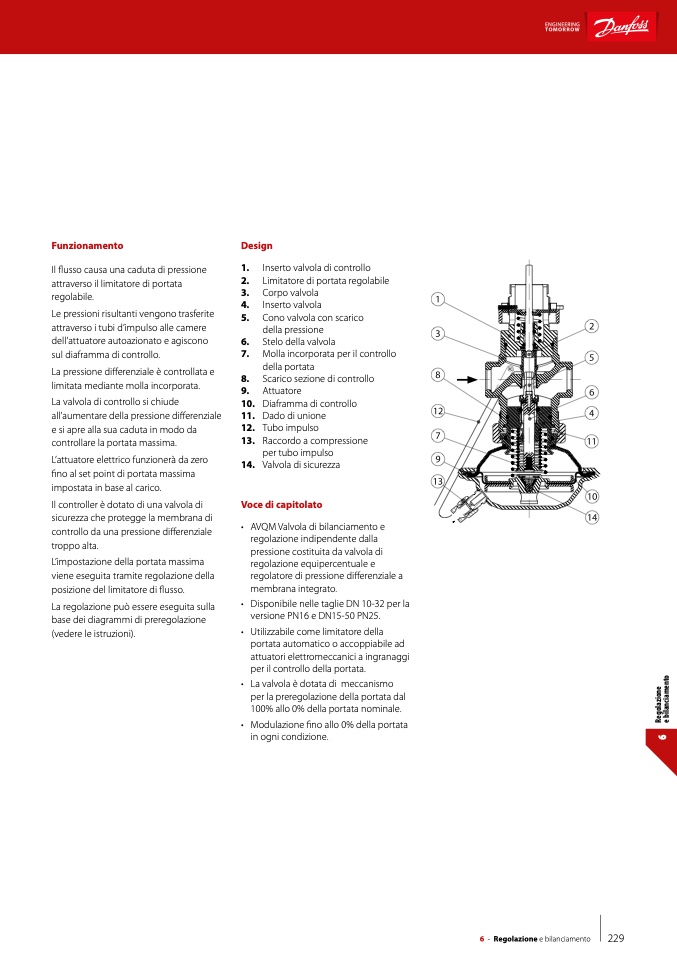

Funzionamento
Il flusso causa una caduta di pressione
attraverso il limitatore di portata
regolabile.
Le pressioni risultanti vengono trasferite
attraverso i tubi d’impulso alle camere
dell’attuatore autoazionato e agiscono
sul diaframma di controllo.
La pressione differenziale è controllata e
limitata mediante molla incorporata.
La valvola di controllo si chiude
all’aumentare della pressione differenziale
e si apre alla sua caduta in modo da
controllare la portata massima.
L’attuatore elettrico funzionerà da zero
fino al set point di portata massima
impostata in base al carico.
Il controller è dotato di una valvola di
sicurezza che protegge la membrana di
controllo da una pressione differenziale
troppo alta.
L’impostazione della portata massima
viene eseguita tramite regolazione della
posizione del limitatore di flusso.
La regolazione può essere eseguita sulla
base dei diagrammi di preregolazione
(vedere le istruzioni).
Design
1. Inserto valvola di controllo
2. Limitatore di portata regolabile
3. Corpo valvola
4. Inserto valvola
5. Cono valvola con scarico
della pressione
6. Stelo della valvola
7. Molla incorporata per il controllo
della portata
8. Scarico sezione di controllo
9. Attuatore
10. Diaframma di controllo
11. Dado di unione
12. Tubo impulso
13. Raccordo a compressione
per tubo impulso
14. Valvola di sicurezza
Voce di capitolato
• AVQM Valvola di bilanciamento e
regolazione indipendente dalla
pressione costituita da valvola di
regolazione equipercentuale e
regolatore di pressione differenziale a
membrana integrato.
• Disponibile nelle taglie DN 10-32 per la
versione PN16 e DN15-50 PN25.
• Utilizzabile come limitatore della
portata automatico o accoppiabile ad
attuatori elettromeccanici a ingranaggi
per il controllo della portata.
• La valvola è dotata di meccanismo
per la preregolazione della portata dal
100% allo 0% della portata nominale.
• Modulazione fino allo 0% della portata
in ogni condizione.
