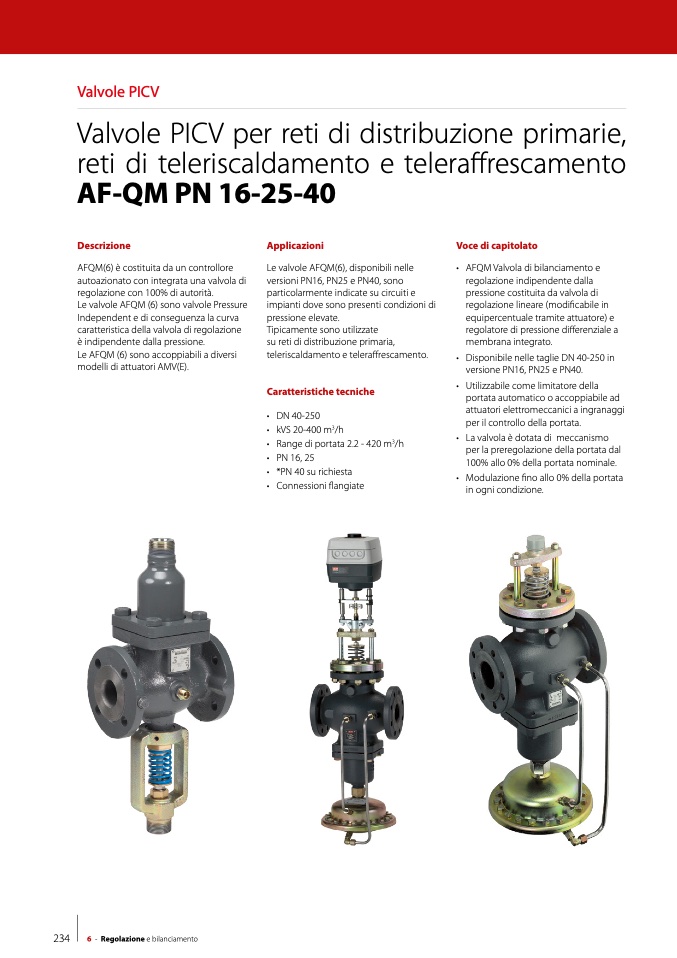

Valvole PICV

Valvole PICV per reti di distribuzione primarie,

reti di teleriscaldamento e teleraffrescamento

AF-QM PN 16-25-40

Descrizione

AFQM(6) è costituita da un controllore

autoazionato con integrata una valvola di

regolazione con 100% di autorità.

Le valvole AFQM (6) sono valvole Pressure

Independent e di conseguenza la curva

caratteristica della valvola di regolazione

è indipendente dalla pressione.

Le AFQM (6) sono accoppiabili a diversi

modelli di attuatori AMV(E).

Applicazioni

Le valvole AFQM(6), disponibili nelle

versioni PN16, PN25 e PN40, sono

particolarmente indicate su circuiti e

impianti dove sono presenti condizioni di

pressione elevate.

Tipicamente sono utilizzate

su reti di distribuzione primaria,

teleriscaldamento e teleraffrescamento.

Caratteristiche tecniche

• DN 40-250

• kVS 20-400 m

3

/h

• Range di portata 2.2 - 420 m

3

/h

• PN 16, 25

• *PN 40 su richiesta

• Connessioni flangiate

Voce di capitolato

• AFQM Valvola di bilanciamento e

regolazione indipendente dalla

pressione costituita da valvola di

regolazione lineare (modificabile in

equipercentuale tramite attuatore) e

regolatore di pressione differenziale a

membrana integrato.

• Disponibile nelle taglie DN 40-250 in

versione PN16, PN25 e PN40.

• Utilizzabile come limitatore della

portata automatico o accoppiabile ad

attuatori elettromeccanici a ingranaggi

per il controllo della portata.

• La valvola è dotata di meccanismo

per la preregolazione della portata dal

100% allo 0% della portata nominale.

• Modulazione fino allo 0% della portata

in ogni condizione.

234

6 - Regolazione e bilanciamento
