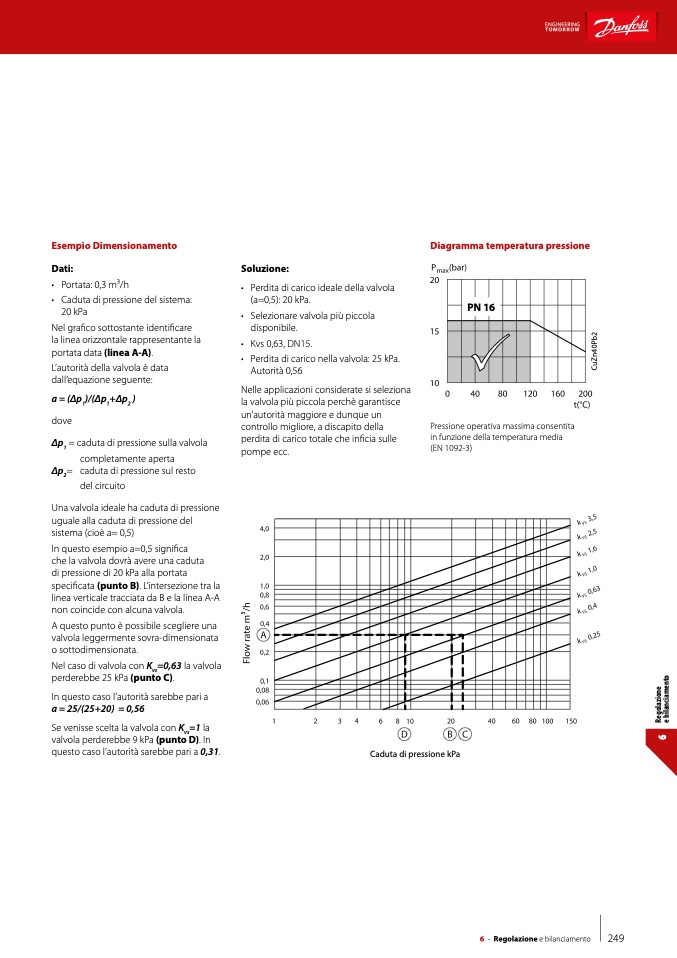

Esempio Dimensionamento
Dati:
• Portata: 0,3 m3/h
• Caduta di pressione del sistema:
20 kPa
Nel grafico sottostante identificare
la linea orizzontale rappresentante la
portata data (linea A-A).
L’autorità della valvola è data
dall’equazione seguente:
a = (Δp )/(Δp +Δp )
1
1
2
dove
Δp
1
= caduta di pressione sulla valvola
completamente aperta
Δp
2
= caduta di pressione sul resto
del circuito
Una valvola ideale ha caduta di pressione
uguale alla caduta di pressione del
sistema (cioè a= 0,5)
In questo esempio a=0,5 significa
che la valvola dovrà avere una caduta
di pressione di 20 kPa alla portata
specificata (punto B). L’intersezione tra la
linea verticale tracciata da B e la linea A-A
non coincide con alcuna valvola.
A questo punto è possibile scegliere una
valvola leggermente sovra-dimensionata
o sottodimensionata.
Nel caso di valvola con K
vs
=0,63 la valvola
perderebbe 25 kPa (punto C).
In questo caso l’autorità sarebbe pari a
a = 25/(25+20) = 0,56
Se venisse scelta la valvola con K
vs
=1 la
valvola perderebbe 9 kPa (punto D). In
questo caso l’autorità sarebbe pari a 0,31.
Soluzione:
• Perdita di carico ideale della valvola
(a=0,5): 20 kPa.
• Selezionare valvola più piccola
disponibile.
• Kvs 0,63, DN15.
• Perdita di carico nella valvola: 25 kPa.
Autorità 0,56
Nelle applicazioni considerate si seleziona
la valvola più piccola perchè garantisce
un’autorità maggiore e dunque un
controllo migliore, a discapito della
perdita di carico totale che inficia sulle
pompe ecc.
Diagramma temperatura pressione
PN 16
Pressione operativa massima consentita
in funzione della temperatura media
(EN 1092-3)
6
R
e
g
o
l
a
z
i
o
n
e
e
b
i
l
a
n
c
i
a
m
e
n
t
o
C
u
Z
n
4
0
P
b
2
Caduta di pressione kPa
