258

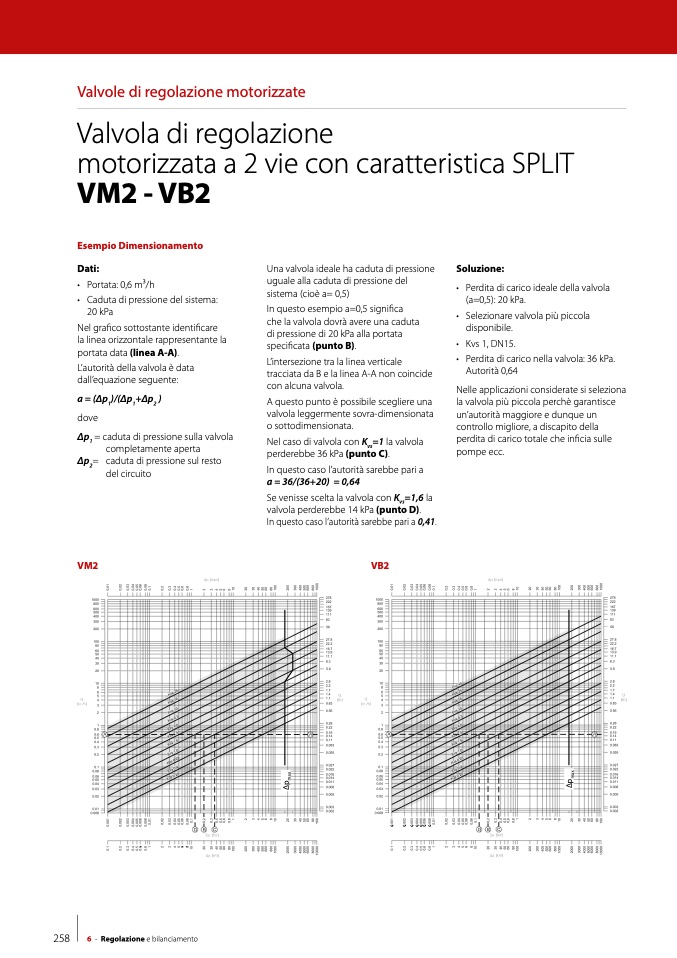

6 - Regolazione e bilanciamento
Valvole di regolazione motorizzate
Valvola di regolazione
motorizzata a 2 vie con caratteristica SPLIT
VM2 - VB2
Esempio Dimensionamento
Dati:
• Portata: 0,6 m3/h
• Caduta di pressione del sistema:
20 kPa
Nel grafico sottostante identificare
la linea orizzontale rappresentante la
portata data (linea A-A).
L’autorità della valvola è data
dall’equazione seguente:
a = (Δp
1
)/(Δp
1
+Δp
2
)
dove
Δp = caduta di pressione sulla valvola
1
completamente aperta
Δp
2
= caduta di pressione sul resto
del circuito
VM2
Una valvola ideale ha caduta di pressione
uguale alla caduta di pressione del
sistema (cioè a= 0,5)
In questo esempio a=0,5 significa
che la valvola dovrà avere una caduta
di pressione di 20 kPa alla portata
specificata (punto B).
L’intersezione tra la linea verticale
tracciata da B e la linea A-A non coincide
con alcuna valvola.
A questo punto è possibile scegliere una
valvola leggermente sovra-dimensionata
o sottodimensionata.
Nel caso di valvola con K
vs
=1 la valvola
perderebbe 36 kPa (punto C).
In questo caso l’autorità sarebbe pari a
a = 36/(36+20) = 0,64
Se venisse scelta la valvola con K
vs
=1,6 la
valvola perderebbe 14 kPa (punto D).
In questo caso l’autorità sarebbe pari a 0,41.
VB2
Soluzione:
• Perdita di carico ideale della valvola
(a=0,5): 20 kPa.
• Selezionare valvola più piccola
disponibile.
• Kvs 1, DN15.
• Perdita di carico nella valvola: 36 kPa.
Autorità 0,64
Nelle applicazioni considerate si seleziona
la valvola più piccola perchè garantisce
un’autorità maggiore e dunque un
controllo migliore, a discapito della
perdita di carico totale che inficia sulle
pompe ecc.
