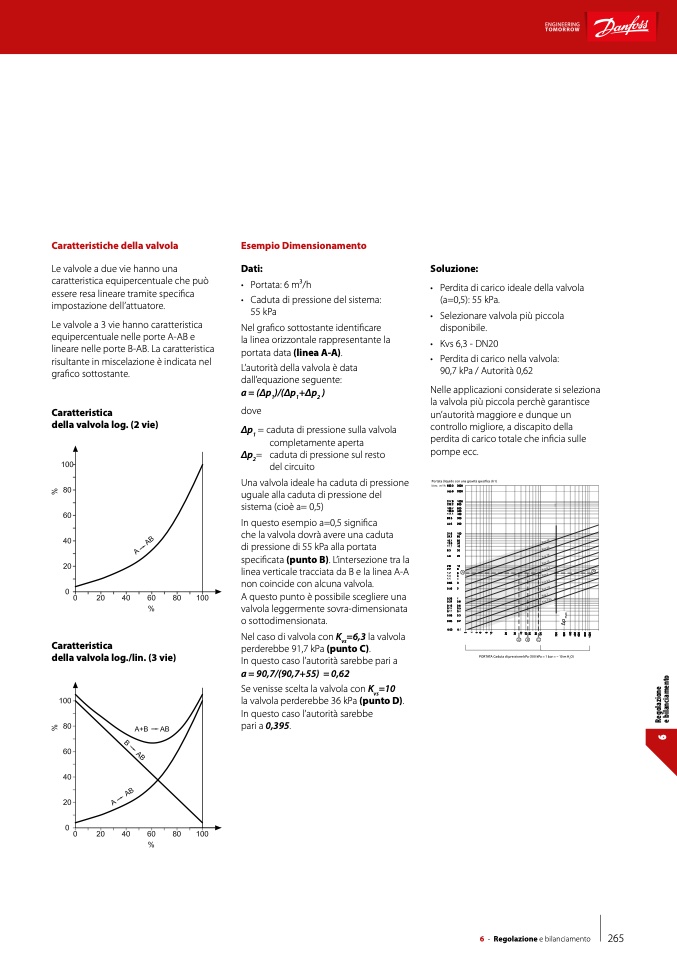

Caratteristiche della valvola
Le valvole a due vie hanno una
caratteristica equipercentuale che può
essere resa lineare tramite specifica
impostazione dell’attuatore.
Le valvole a 3 vie hanno caratteristica
equipercentuale nelle porte A-AB e
lineare nelle porte B-AB. La caratteristica
risultante in miscelazione è indicata nel
grafico sottostante.
Caratteristica
della valvola log. (2 vie)
Esempio Dimensionamento
Dati:
Soluzione:
Caratteristica
della valvola log./lin. (3 vie)
PORTATA Caduta di pressione kPa (100 kPa = 1 bar = ~ 10 m H
2
O)
• Portata: 6 m3/h
• Caduta di pressione del sistema:
55 kPa
Nel grafico sottostante identificare
la linea orizzontale rappresentante la
portata data (linea A-A).
L’autorità della valvola è data
dall’equazione seguente:
a = (Δp
1
)/(Δp
1
+Δp
2
)
dove
Δp
1
= caduta di pressione sulla valvola
completamente aperta
Δp
2
= caduta di pressione sul resto
del circuito
Una valvola ideale ha caduta di pressione
uguale alla caduta di pressione del
sistema (cioè a= 0,5)
In questo esempio a=0,5 significa
che la valvola dovrà avere una caduta
di pressione di 55 kPa alla portata
specificata (punto B). L’intersezione tra la
linea verticale tracciata da B e la linea A-A
non coincide con alcuna valvola.
A questo punto è possibile scegliere una
valvola leggermente sovra-dimensionata
o sottodimensionata.
Nel caso di valvola con K
vs
=6,3 la valvola
perderebbe 91,7 kPa (punto C).
In questo caso l’autorità sarebbe pari a
a = 90,7/(90,7+55) = 0,62
Se venisse scelta la valvola con K
vs
=10
la valvola perderebbe 36 kPa (punto D).
In questo caso l’autorità sarebbe
pari a 0,395.
• Perdita di carico ideale della valvola
(a=0,5): 55 kPa.
• Selezionare valvola più piccola
disponibile.
• Kvs 6,3 - DN20
• Perdita di carico nella valvola:
90,7 kPa / Autorità 0,62
Nelle applicazioni considerate si seleziona
la valvola più piccola perchè garantisce
un’autorità maggiore e dunque un
controllo migliore, a discapito della
perdita di carico totale che inficia sulle
pompe ecc.
Portata (liquido con una gravità specifica di 1)
l/sec. m /h
3
6
R
e
g
o
l
a
z
i
o
n
e
e
b
i
l
a
n
c
i
a
m
e
n
t
o
Δ
p
m
a
x
6 - Regolazione e bilanciamento
265
