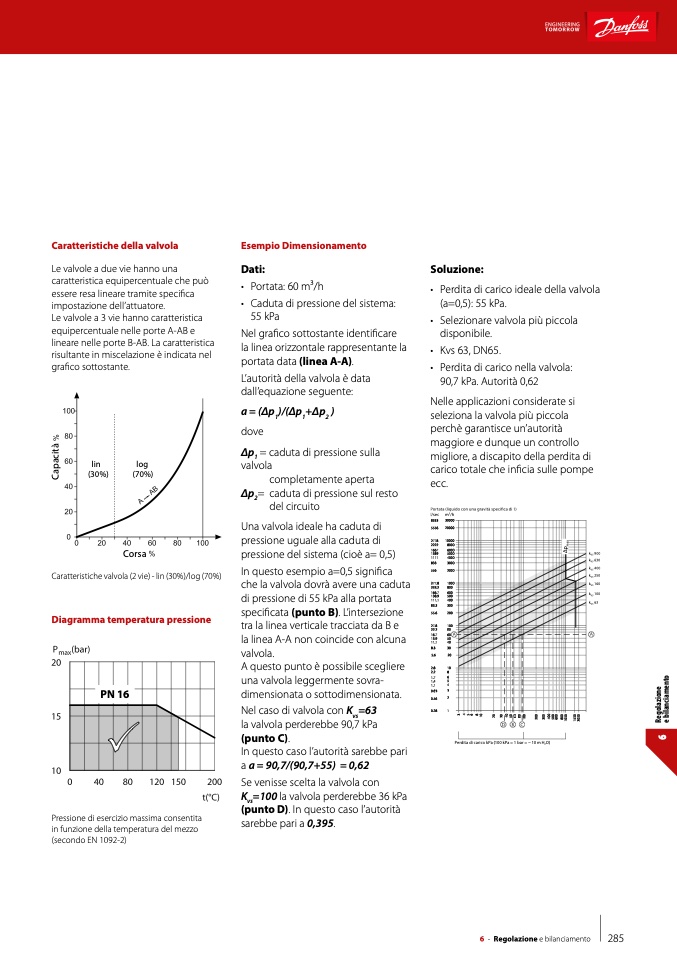

Caratteristiche della valvola
Le valvole a due vie hanno una
caratteristica equipercentuale che può
essere resa lineare tramite specifica
impostazione dell’attuatore.
Le valvole a 3 vie hanno caratteristica
equipercentuale nelle porte A-AB e
lineare nelle porte B-AB. La caratteristica
risultante in miscelazione è indicata nel
grafico sottostante.
lin
log
Esempio Dimensionamento
Dati:
• Portata: 60 m3/h
• Caduta di pressione del sistema:
55 kPa
Nel grafico sottostante identificare
la linea orizzontale rappresentante la
portata data (linea A-A).
L’autorità della valvola è data
dall’equazione seguente:
a = (Δp )/(Δp +Δp )
1
1
2
dove
Soluzione:
• Perdita di carico ideale della valvola
(a=0,5): 55 kPa.
• Selezionare valvola più piccola
disponibile.
• Kvs 63, DN65.
• Perdita di carico nella valvola:
90,7 kPa. Autorità 0,62
Nelle applicazioni considerate si
seleziona la valvola più piccola
perchè garantisce un’autorità
maggiore e dunque un controllo
migliore, a discapito della perdita di
carico totale che inficia sulle pompe
ecc.
(30%)
(70%)
Corsa
valvola
completamente aperta
Δp
2
= caduta di pressione sul resto
del circuito
Una valvola ideale ha caduta di
pressione uguale alla caduta di
pressione del sistema (cioè a= 0,5)
In questo esempio a=0,5 significa
che la valvola dovrà avere una caduta
di pressione di 55 kPa alla portata
specificata (punto B). L’intersezione
tra la linea verticale tracciata da B e
la linea A-A non coincide con alcuna
valvola.
A questo punto è possibile scegliere
una valvola leggermente sovra-
dimensionata o sottodimensionata.
Nel caso di valvola con K
vs
=63
la valvola perderebbe 90,7 kPa
(punto C).
In questo caso l’autorità sarebbe pari
a a = 90,7/(90,7+55) = 0,62
Se venisse scelta la valvola con
K
vs
=100 la valvola perderebbe 36 kPa
(punto D). In questo caso l’autorità
sarebbe pari a 0,395.
Caratteristiche valvola (2 vie) - lin (30%)/log (70%)
Diagramma temperatura pressione
PN 16
Pressione di esercizio massima consentita
in funzione della temperatura del mezzo
(secondo EN 1092-2)
k
VS
900
k
VS
630
k
VS
400
k
VS
250
k
VS
160
k
VS
100
k
VS
63
Δp
1
= caduta di pressione sulla
l/sec m
3
/h
Perdita di carico kPa (100 kPa = 1 bar = ~ 10 m H
2
O)
6
R
e
g
o
l
a
z
i
o
n
e
e
b
i
l
a
n
c
i
a
m
e
n
t
o
Δ
p
m
a
x
C
a
p
a
c
i
t
a
̀
6 - Regolazione e bilanciamento
285
