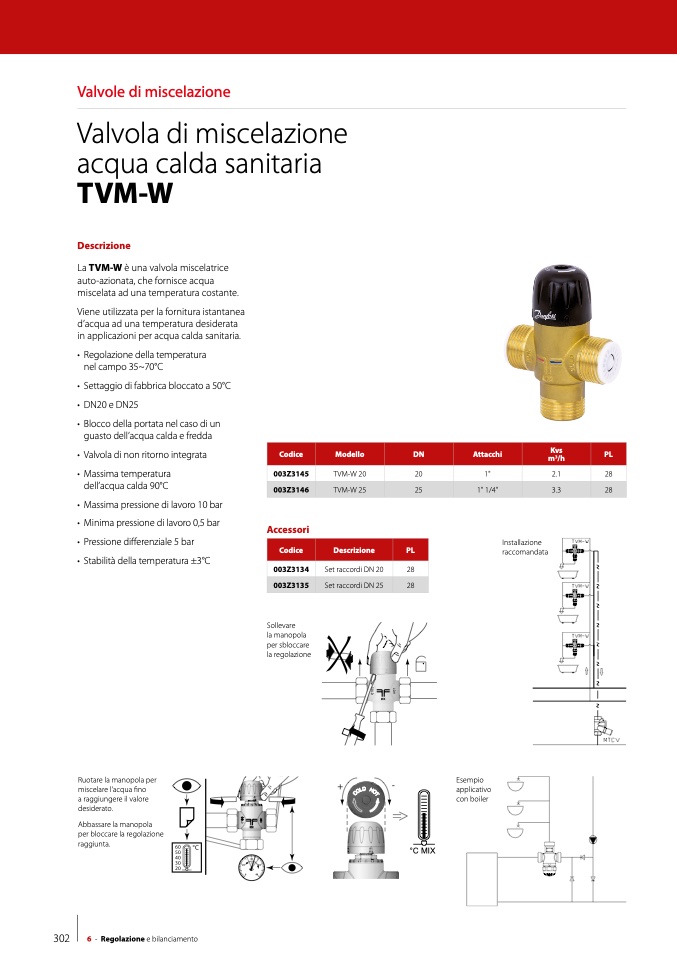

302
6 - Regolazione e bilanciamento
Valvole di miscelazione
Valvola di miscelazione
acqua calda sanitaria
TVM-W
Descrizione
La TVM-W è una valvola miscelatrice
auto-azionata, che fornisce acqua
miscelata ad una temperatura costante.
Viene utilizzata per la fornitura istantanea
d’acqua ad una temperatura desiderata
in applicazioni per acqua calda sanitaria.
• Regolazione della temperatura
nel campo 35~70°C
• Settaggio di fabbrica bloccato a 50°C
• DN20 e DN25
• Blocco della portata nel caso di un
guasto dell’acqua calda e fredda
• Valvola di non ritorno integrata
• Massima temperatura
dell’acqua calda 90°C
• Massima pressione di lavoro 10 bar
• Minima pressione di lavoro 0,5 bar
• Pressione differenziale 5 bar
• Stabilità della temperatura ±3°C
Codice
003Z3145
003Z3146
Accessori
Codice
003Z3134
003Z3135
Sollevare
la manopola
per sbloccare
la regolazione
Modello
DN
TVM-W 20
20
TVM-W 25
25
Descrizione
PL
Set raccordi DN 20
28
Set raccordi DN 25
28
Kvs
Attacchi
m
3
/h
PL
Ruotare la manopola per
miscelare l’acqua fino
a raggiungere il valore
desiderato.
Abbassare la manopola
per bloccare la regolazione
raggiunta.
Esempio
applicativo
con boiler
40
40
0
80
0
80
°C MIX
°C MIX
1"
1" 1/4"
2.1
28
3.3
28
Installazione
raccomandata
40
0
80
20
60
20
60
20
60
