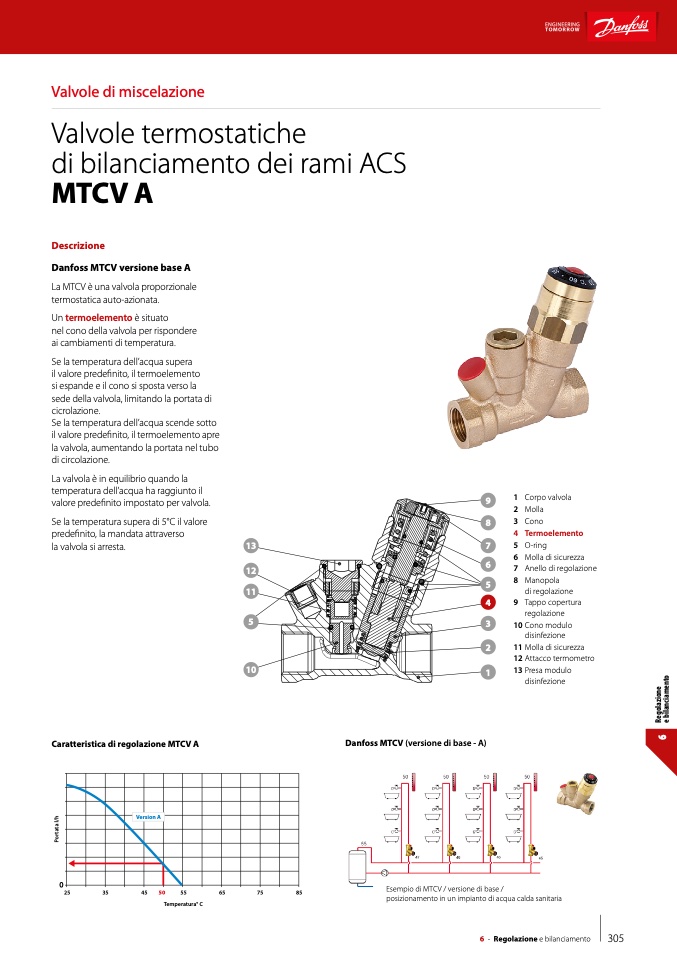

Valvole di miscelazione
Valvole termostatiche
di bilanciamento dei rami ACS
MTCV A
Descrizione
Danfoss MTCV versione base A
La MTCV è una valvola proporzionale
termostatica auto-azionata.
Un termoelemento è situato
nel cono della valvola per rispondere
ai cambiamenti di temperatura.
Se la temperatura dell’acqua supera
il valore predefinito, il termoelemento
si espande e il cono si sposta verso la
sede della valvola, limitando la portata di
cicrolazione.
Se la temperatura dell’acqua scende sotto
il valore predefinito, il termoelemento apre
la valvola, aumentando la portata nel tubo
di circolazione.
La valvola è in equilibrio quando la
temperatura dell’acqua ha raggiunto il
valore predefinito impostato per valvola.
Se la temperatura supera di 5°C il valore
predefinito, la mandata attraverso
la valvola si arresta.
13
1 Corpo valvola
2 Molla
8
3
4 Termoelemento
Caratteristica di regolazione MTCV A
0
25
35
Version A
45
50
55
65
Temperatura° C
75
85
Esempio di MTCV / versione di base /
posizionamento in un impianto di acqua calda sanitaria
12
11
5
10
7
6
5
8
4
9
3
10
Manopola
di regolazione
Tappo copertura
regolazione
Cono modulo
disinfezione
Molla di sicurezza
1
13
Danfoss MTCV (versione di base - A)
Presa modulo
disinfezione
9
Cono
5 O-ring
6 Molla di sicurezza
7 Anello di regolazione
2
11
12 Attacco termometro
P
o
r
t
a
t
a
l
/
h
6
R
e
g
o
l
a
z
i
o
n
e
e
b
i
l
a
n
c
i
a
m
e
n
t
o
6 - Regolazione e bilanciamento
305
