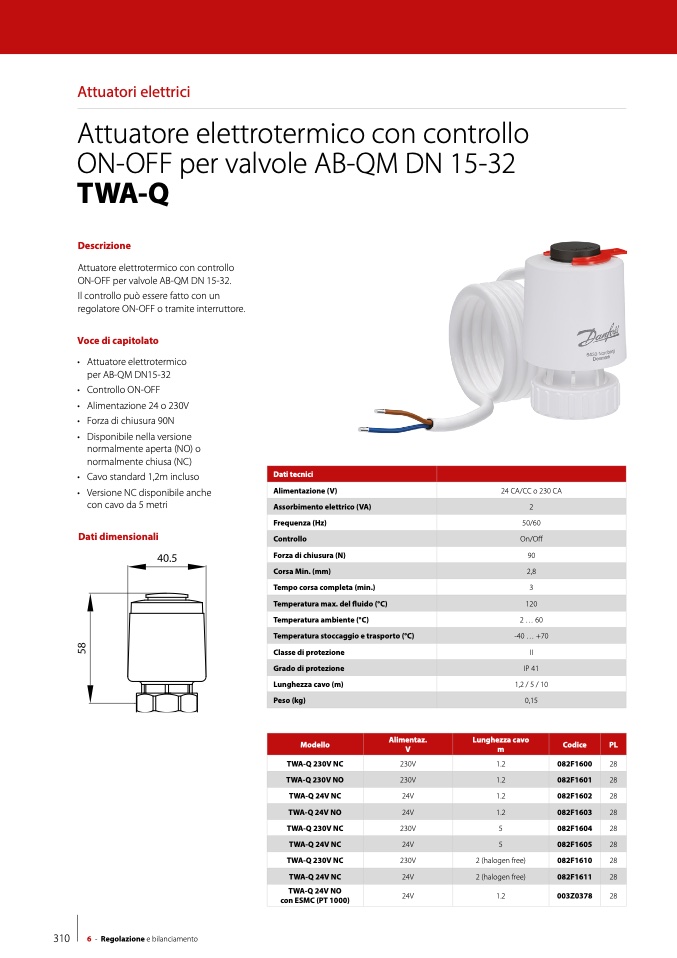

Attuatori elettrici

Attuatore elettrotermico con controllo

ON-OFF per valvole AB-QM DN 15-32

TWA-Q

Descrizione

Attuatore elettrotermico con controllo

ON-OFF per valvole AB-QM DN 15-32.

Il controllo può essere fatto con un

regolatore ON-OFF o tramite interruttore.

Voce di capitolato

• Attuatore elettrotermico

per AB-QM DN15-32

• Controllo ON-OFF

• Alimentazione 24 o 230V

• Forza di chiusura 90N

• Disponibile nella versione

normalmente aperta (NO) o

normalmente chiusa (NC)

• Cavo standard 1,2m incluso

• Versione NC disponibile anche

con cavo da 5 metri

Dati dimensionali

Dati tecnici

Alimentazione (V)

24 CA/CC o 230 CA

Assorbimento elettrico (VA)

2

Frequenza (Hz)

50/60

Controllo

On/Off

Forza di chiusura (N)

90

Corsa Min. (mm)

2,8

Tempo corsa completa (min.)

3

Temperatura max. del fluido (°C)

120

Temperatura ambiente (°C)

2 ... 60

Temperatura stoccaggio e trasporto (°C)

-40 ... +70

Classe di protezione

II

Grado di protezione

IP 41

Lunghezza cavo (m)

1,2 / 5 / 10

Peso (kg)

0,15

Modello

Alimentaz.

V

Lunghezza cavo

m

Codice

PL

TWA-Q 230V NC

230V

1.2

082F1600

28

TWA-Q 230V NO

230V

1.2

082F1601

28

TWA-Q 24V NC

24V

1.2

082F1602

28

TWA-Q 24V NO

24V

1.2

082F1603

28

TWA-Q 230V NC

230V

5

082F1604

28

TWA-Q 24V NC

24V

5

082F1605

28

TWA-Q 230V NC

230V

2 (halogen free)

082F1610

28

TWA-Q 24V NC

24V

2 (halogen free)

082F1611

28

TWA-Q 24V NO

con ESMC (PT 1000)

24V

1.2

003Z0378

28

310

6 - Regolazione e bilanciamento
