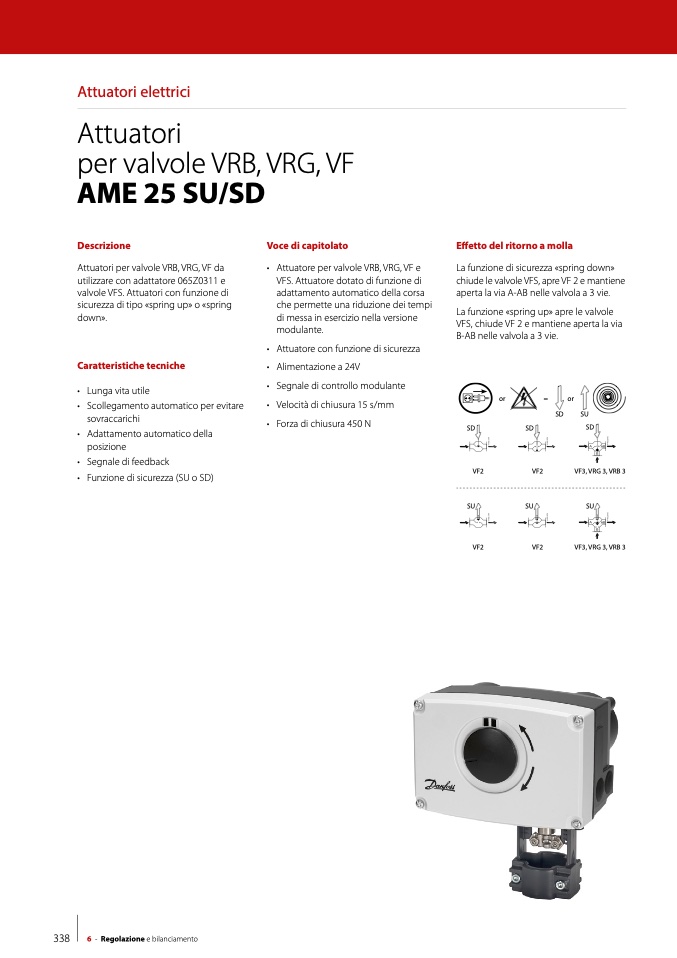

Attuatori elettrici
Attuatori
per valvole VRB, VRG, VF
AME 25 SU/SD
Descrizione
Attuatori per valvole VRB, VRG, VF da
utilizzare con adattatore 065Z0311 e
valvole VFS. Attuatori con funzione di
sicurezza di tipo «spring up» o «spring
down».
Caratteristiche tecniche
Voce di capitolato
• Attuatore per valvole VRB, VRG, VF e
VFS. Attuatore dotato di funzione di
adattamento automatico della corsa
che permette una riduzione dei tempi
di messa in esercizio nella versione
modulante.
• Attuatore con funzione di sicurezza
• Alimentazione a 24V
• Segnale di controllo modulante
• Velocità di chiusura 15 s/mm
• Forza di chiusura 450 N
Effetto del ritorno a molla
La funzione di sicurezza «spring down»
chiude le valvole VFS, apre VF 2 e mantiene
aperta la via A-AB nelle valvola a 3 vie.
La funzione «spring up» apre le valvole
VFS, chiude VF 2 e mantiene aperta la via
B-AB nelle valvola a 3 vie.
or
=
or
•
•
•
•
•
Lunga vita utile
Scollegamento automatico per evitare
sovraccarichi
Adattamento automatico della
posizione
Segnale di feedback
Funzione di sicurezza (SU o SD)
or
=
or
or
= SD or SU
SD
SU
SD
SD
SD
SD
SU
SD
SD
SD
SD
SD
SD
VFS 2
VF 2, VL 2
VL 3, VF 3, VRG 3, VRB 3
VF2
VF2
VF3, VRG 3, VRB 3
VFS 2
SU
SU
SU
SU
SU
SU
VFS 2
VF 2, VL 2
VF 2, VL 2
VL 3, VF 3, VRG 3, VRB 3
VL 3, VF 3, VRG 3, VRB 3
SU
SU
SU
VFS 2
VFS 2
VFS 2
VF2
VF 2, VL 2
VF 2, VL 2
VL 3, VF 3, VRG 3, VRB 3
VL 3, VF 3, VRG 3, VRB 3
VF 2, VL 2
VL 3, VF 3, VRG 3, VRB 3
VF2
VF3, VRG 3, VRB 3
338
6 - Regolazione e bilanciamento
