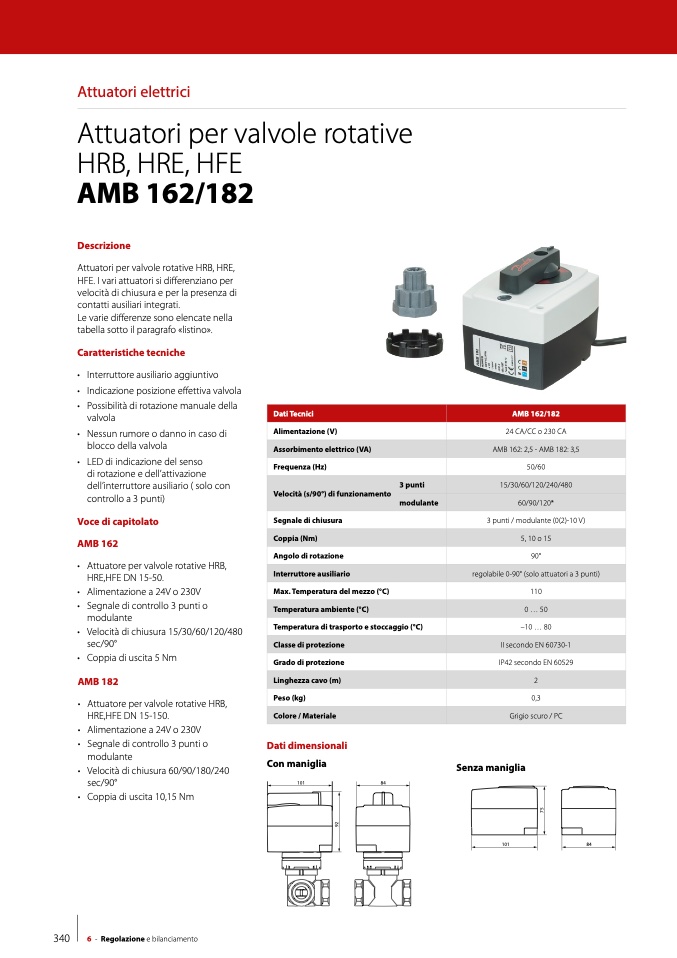

Attuatori elettrici

Attuatori per valvole rotative

HRB, HRE, HFE

AMB 162/182

Descrizione

Attuatori per valvole rotative HRB, HRE,

HFE. I vari attuatori si differenziano per

velocità di chiusura e per la presenza di

contatti ausiliari integrati.

Le varie differenze sono elencate nella

tabella sotto il paragrafo «listino».

Caratteristiche tecniche

• Interruttore ausiliario aggiuntivo

• Indicazione posizione effettiva valvola

• Possibilità di rotazione manuale della

valvola

• Nessun rumore o danno in caso di

blocco della valvola

• LED di indicazione del senso

di rotazione e dell’attivazione

dell’interruttore ausiliario ( solo con

controllo a 3 punti)

Voce di capitolato

AMB 162

• Attuatore per valvole rotative HRB,

HRE,HFE DN 15-50.

• Alimentazione a 24V o 230V

• Segnale di controllo 3 punti o

modulante

• Velocità di chiusura 15/30/60/120/480

sec/90°

• Coppia di uscita 5 Nm

AMB 182

Dati Tecnici

AMB 162/182

Alimentazione (V)

24 CA/CC o 230 CA

Assorbimento elettrico (VA)

AMB 162: 2,5 - AMB 182: 3,5

Frequenza (Hz)

50/60

Velocità (s/90°) di funzionamento

3 punti

15/30/60/120/240/480

modulante

60/90/120*

Segnale di chiusura

3 punti / modulante (0(2)-10 V)

Coppia (Nm)

5, 10 o 15

Angolo di rotazione

90°

Interruttore ausiliario

regolabile 0-90° (solo attuatori a 3 punti)

Max. Temperatura del mezzo (°C)

110

Temperatura ambiente (°C)

0 ... 50

Temperatura di trasporto e stoccaggio (°C)

–10 ... 80

Classe di protezione

II secondo EN 60730-1

Grado di protezione

IP42 secondo EN 60529

Linghezza cavo (m)

2

Peso (kg)

0,3

Colore / Materiale

Grigio scuro / PC

•

•

•

•

•

Attuatore per valvole rotative HRB,

HRE,HFE DN 15-150.

Alimentazione a 24V o 230V

Segnale di controllo 3 punti o

modulante

Velocità di chiusura 60/90/180/240

sec/90°

Coppia di uscita 10,15 Nm

Dati dimensionali

Con maniglia

101

101

84

Senza maniglia

84

101

84

101

84

340
