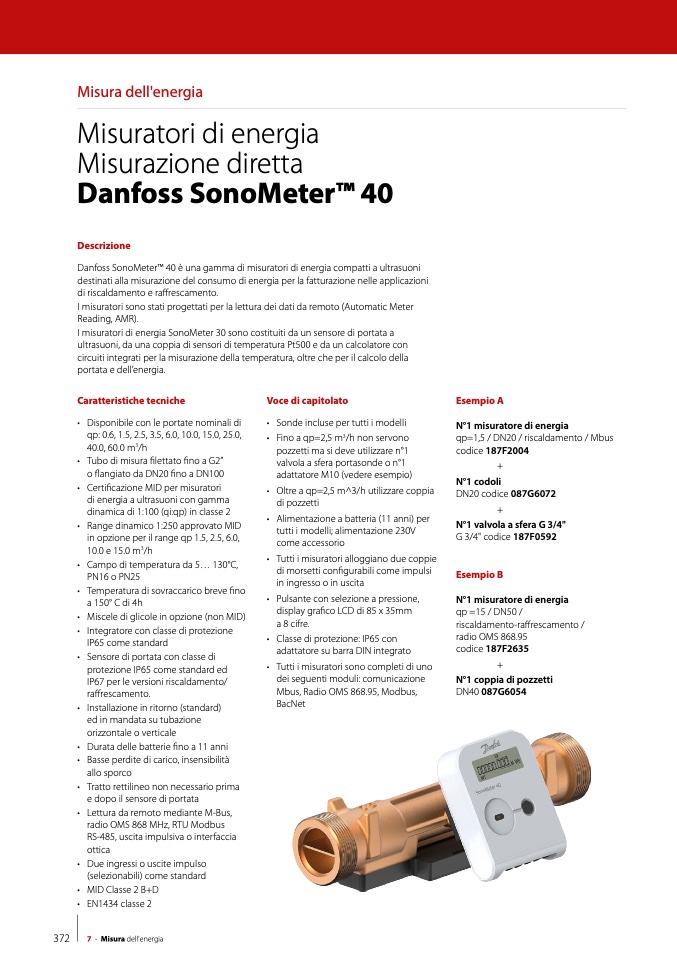

Misura dell'energia
Misuratori di energia
Misurazione diretta
Danfoss SonoMeterTM 40
Descrizione
Danfoss SonoMeterTM 40 è una gamma di misuratori di energia compatti a ultrasuoni
destinati alla misurazione del consumo di energia per la fatturazione nelle applicazioni
di riscaldamento e raffrescamento.
I misuratori sono stati progettati per la lettura dei dati da remoto (Automatic Meter
Reading, AMR).
I misuratori di energia SonoMeter 30 sono costituiti da un sensore di portata a
ultrasuoni, da una coppia di sensori di temperatura Pt500 e da un calcolatore con
circuiti integrati per la misurazione della temperatura, oltre che per il calcolo della
portata e dell’energia.
Caratteristiche tecniche
Voce di capitolato
• Sonde incluse per tutti i modelli
• Fino a qp=2,5 m
3
/h non servono
pozzetti ma si deve utilizzare n°1
valvola a sfera portasonde o n°1
adattatore M10 (vedere esempio)
• Oltre a qp=2,5 m^3/h utilizzare coppia
di pozzetti
• Alimentazione a batteria (11 anni) per
tutti i modelli; alimentazione 230V
come accessorio
• Tutti i misuratori alloggiano due coppie
di morsetti configurabili come impulsi
in ingresso o in uscita
• Pulsante con selezione a pressione,
display grafico LCD di 85 x 35mm
a 8 cifre.
• Classe di protezione: IP65 con
adattatore su barra DIN integrato
• Tutti i misuratori sono completi di uno
dei seguenti moduli: comunicazione
Mbus, Radio OMS 868.95, Modbus,
BacNet
Esempio A
N°1 misuratore di energia
qp=1,5 / DN20 / riscaldamento / Mbus
codice 187F2004
+
N°1 codoli
DN20 codice 087G6072
+
N°1 valvola a sfera G 3/4"
G 3/4" codice 187F0592
Esempio B
N°1 misuratore di energia
qp =15 / DN50 /
riscaldamento-raffrescamento /
radio OMS 868.95
codice 187F2635
+
N°1 coppia di pozzetti
DN40 087G6054
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Disponibile con le portate nominali di
qp: 0.6, 1.5, 2.5, 3.5, 6.0, 10.0, 15.0, 25.0,
40.0, 60.0 m
3
/h
Tubo di misura filettato fino a G2”
o flangiato da DN20 fino a DN100
Certificazione MID per misuratori
di energia a ultrasuoni con gamma
dinamica di 1:100 (qi:qp) in classe 2
Range dinamico 1:250 approvato MID
in opzione per il range qp 1.5, 2.5, 6.0,
10.0 e 15.0 m
3
/h
Campo di temperatura da 5... 130°C,
PN16 o PN25
Temperatura di sovraccarico breve fino
a 150° C di 4h
Miscele di glicole in opzione (non MID)
Integratore con classe di protezione
IP65 come standard
Sensore di portata con classe di
protezione IP65 come standard ed
IP67 per le versioni riscaldamento/
raffrescamento.
Installazione in ritorno (standard)
ed in mandata su tubazione
orizzontale o verticale
Durata delle batterie fino a 11 anni
Basse perdite di carico, insensibilità
allo sporco
Tratto rettilineo non necessario prima
e dopo il sensore di portata
Lettura da remoto mediante M-Bus,
radio OMS 868 MHz, RTU Modbus
RS-485, uscita impulsiva o interfaccia
ottica
Due ingressi o uscite impulso
(selezionabili) come standard
MID Classe 2 B+D
EN1434 classe 2
