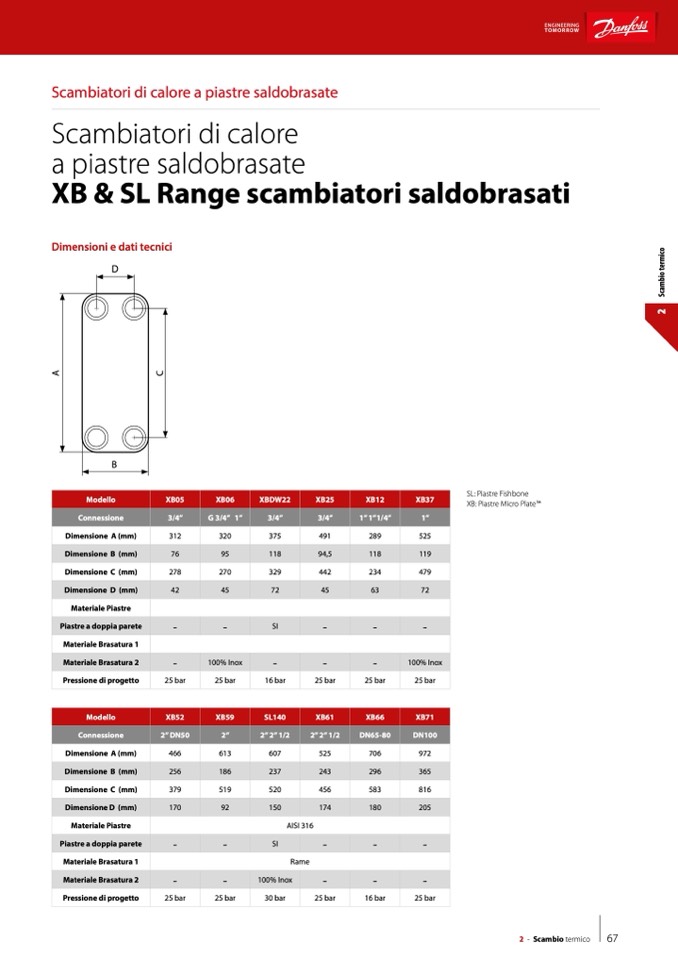

Scambiatori di calore a piastre saldobrasate

Scambiatori di calore

a piastre saldobrasate

XB & SL Range scambiatori saldobrasati

Dimensioni e dati tecnici

D

B

SL: Piastre Fishbone

XB: Piastre Micro PlateTM

Modello

XB05

XB06

XBDW22

XB25

XB12

XB37

Connessione

3/4’’

G 3/4’’ 1”

3/4’’

3/4’’

1” 1”1/4”

1”

Dimensione A (mm)

312

320

375

491

289

525

Dimensione B (mm)

76

95

118

94,5

118

119

Dimensione C (mm)

278

270

329

442

234

479

Dimensione D (mm)

42

45

72

45

63

72

Materiale Piastre

Piastre a doppia parete

-

-

SI

-

-

-

Materiale Brasatura 1

Materiale Brasatura 2

-

100% Inox

-

-

-

100% Inox

Pressione di progetto

25 bar

25 bar

16 bar

25 bar

25 bar

25 bar

Modello

XB52

XB59

SL140

XB61

XB66

XB71

Connessione

2” DN50

2”

2” 2” 1/2

2” 2” 1/2

DN65-80

DN100

Dimensione A (mm)

466

613

607

525

706

972

Dimensione B (mm)

256

186

237

243

296

365

Dimensione C (mm)

379

519

520

456

583

816

Dimensione D (mm)

170

92

150

174

180

205

Materiale Piastre

AISI 316

Piastre a doppia parete

-

-

SI

-

-

-

Materiale Brasatura 1

Rame

Materiale Brasatura 2

-

-

100% Inox

-

-

-

Pressione di progetto

25 bar

25 bar

30 bar

25 bar

16 bar

25 bar

2 - Scambio termico

67
