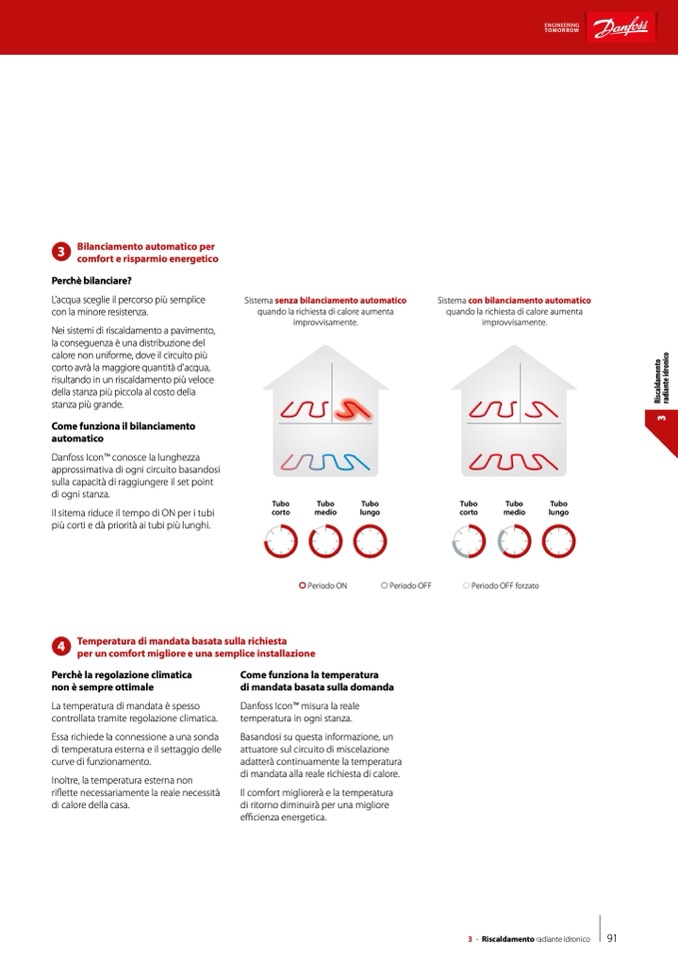

Bilanciamento automatico per
comfort e risparmio energetico
Perchè bilanciare?
L'acqua sceglie il percorso più semplice
con la minore resistenza.
Nei sistemi di riscaldamento a pavimento,
la conseguenza è una distribuzione del
calore non uniforme, dove il circuito pi
ù
corto avrà la maggiore quantità d'acqua,
risultando in un riscaldamento più veloce
della stanza più piccola al costo della
stanza più grande.
Come funziona il bilanciamento
automatico
Danfoss IconTM conosce la lunghezza
approssimativa di ogni circuito basandosi
sulla capacità di raggiungere il set point
di ogni stanza.
Il sitema riduce il tempo di ON per i tubi
più corti e dà priorit
à ai tubi più lunghi.
Sistema senza bilanciamento automatico
quando la richiesta di calore aumenta
improvvisamente.
Sistema con bilanciamento automatico
quando la richiesta di calore aumenta
improvvisamente.
19°
3
21°
Tubo
corto
Tubo
medio
Periodo ON
Tubo
lungo
Tubo
corto
Tubo
Tubo
medio
lungo
21°
4
Temperatura di mandata basata sulla richiesta
per un comfort migliore e una semplice installazione
Perchè la regolazione climatica
non è sempre ottimale
La temperatura di mandata è spesso
controllata tramite regolazione climatica.
Essa richiede la connessione a una sonda
di temperatura esterna e il settaggio delle
curve di funzionamento.
Inoltre, la temperatura esterna non
riflette necessariamente la reale necessità
di calore della casa.
Come funziona la temperatura
di mandata basata sulla domanda
Danfoss IconTM misura la reale
temperatura in ogni stanza.
Basandosi su questa informazione, un
attuatore sul circuito di miscelazione
adatterà continuamente la temperatura
di mandata alla reale richiesta di calore.
Il comfort migliorerà e la temperatura
di ritorno diminuirà per una migliore
efficienza energetica.
Periodo OFF
Periodo OFF forzato
3 - Riscaldamento radiante idronico
