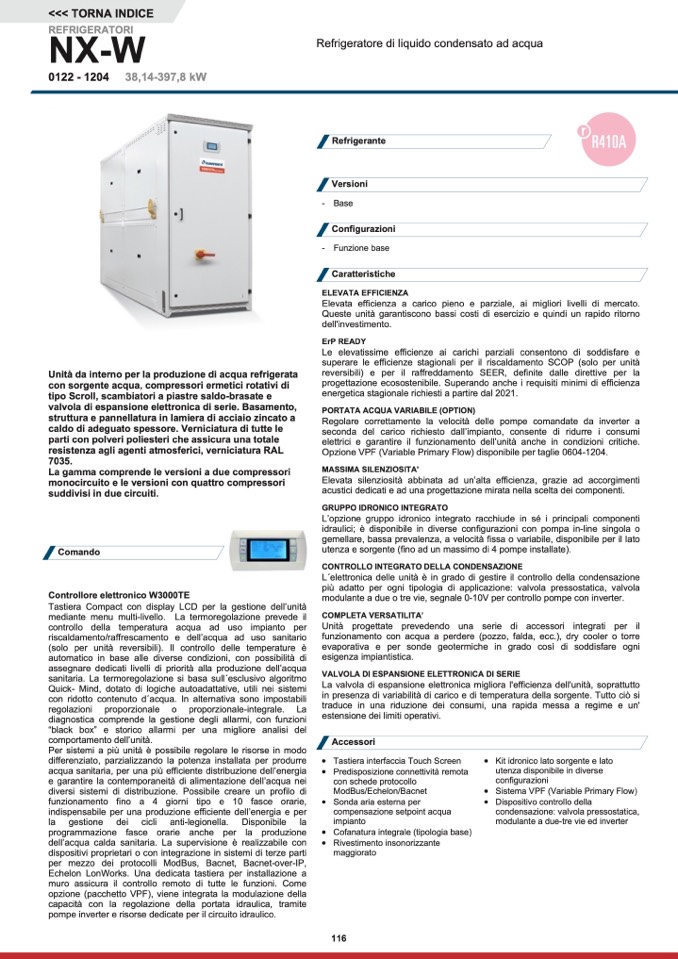

REFRIGERATORI
NX-W
Refrigeratore di liquido condensato ad acqua
0122 - 1204
38,14-397,8 kW
Unità da interno per la produzione di acqua refrigerata
con sorgente acqua, compressori ermetici rotativi di
tipo Scroll, scambiatori a piastre saldo-brasate e
valvola di espansione elettronica di serie. Basamento,
struttura e pannellatura in lamiera di acciaio zincato a
caldo di adeguato spessore. Verniciatura di tutte le
parti con polveri poliesteri che assicura una totale
resistenza agli agenti atmosferici, verniciatura RAL
7035.
La gamma comprende le versioni a due compressori
monocircuito e le versioni con quattro compressori
suddivisi in due circuiti.
Comando
Controllore elettronico W3000TE
Tastiera Compact con display LCD per la gestione dell’unità
mediante menu multi-livello. La termoregolazione prevede il
controllo della temperatura acqua ad uso impianto per
riscaldamento/raffrescamento e dell’acqua ad uso sanitario
(solo per unità reversibili). Il controllo delle temperature è
automatico in base alle diverse condizioni, con possibilità di
assegnare dedicati livelli di priorità alla produzione dell’acqua
sanitaria. La termoregolazione si basa sull ́esclusivo algoritmo
Quick- Mind, dotato di logiche autoadattative, utili nei sistemi
con ridotto contenuto d ́acqua. In alternativa sono impostabili
regolazioni
proporzionale
o
proporzionale-integrale.
La
diagnostica comprende la gestione degli allarmi, con funzioni
“black box” e storico allarmi per una migliore analisi del
comportamento dell’unità.
Per sistemi a più unità è possibile regolare le risorse in modo
differenziato, parzializzando la potenza installata per produrre
acqua sanitaria, per una più efficiente distribuzione dell’energia
e garantire la contemporaneità di alimentazione dell’acqua nei
diversi sistemi di distribuzione. Possibile creare un profilo di
funzionamento fino a 4 giorni tipo e 10 fasce orarie,
indispensabile per una produzione efficiente dell’energia e per
la
gestione
dei
cicli
anti-legionella.
Disponibile
la
programmazione fasce orarie anche per la produzione
dell’acqua calda sanitaria. La supervisione è realizzabile con
dispositivi proprietari o con integrazione in sistemi di terze parti
per mezzo dei protocolli ModBus, Bacnet, Bacnet-over-IP,
Echelon LonWorks. Una dedicata tastiera per installazione a
muro assicura il controllo remoto di tutte le funzioni. Come
opzione (pacchetto VPF), viene integrata la modulazione della
capacità con la regolazione della portata idraulica, tramite
pompe inverter e risorse dedicate per il circuito idraulico.
Refrigerante
Versioni
- Base
Configurazioni
- Funzione base
Caratteristiche
ELEVATA EFFICIENZA
Elevata efficienza a carico pieno e parziale, ai migliori livelli di mercato.
Queste unità garantiscono bassi costi di esercizio e quindi un rapido ritorno
dell'investimento.
ErP READY
Le elevatissime efficienze ai carichi parziali consentono di soddisfare e
superare le efficienze stagionali per il riscaldamento SCOP (solo per unità
reversibili) e per il raffreddamento SEER, definite dalle direttive per la
progettazione ecosostenibile. Superando anche i requisiti minimi di efficienza
energetica stagionale richiesti a partire dal 2021.
PORTATA ACQUA VARIABILE (OPTION)
Regolare correttamente la velocità delle pompe comandate da inverter a
seconda del carico richiesto dall’impianto, consente di ridurre i consumi
elettrici e garantire il funzionamento dell’unità anche in condizioni critiche.
Opzione VPF (Variable Primary Flow) disponibile per taglie 0604-1204.
MASSIMA SILENZIOSITA'
Elevata silenziosità abbinata ad un’alta efficienza, grazie ad accorgimenti
acustici dedicati e ad una progettazione mirata nella scelta dei componenti.
GRUPPO IDRONICO INTEGRATO
L’opzione gruppo idronico integrato racchiude in sé i principali componenti
idraulici; è disponibile in diverse configurazioni con pompa in-line singola o
gemellare, bassa prevalenza, a velocità fissa o variabile, disponibile per il lato
utenza e sorgente (fino ad un massimo di 4 pompe installate).
CONTROLLO INTEGRATO DELLA CONDENSAZIONE
L ́elettronica delle unità è in grado di gestire il controllo della condensazione
più adatto per ogni tipologia di applicazione: valvola pressostatica, valvola
modulante a due o tre vie, segnale 0-10V per controllo pompe con inverter.
COMPLETA VERSATILITA’
Unità progettate prevedendo una serie di accessori integrati per il
funzionamento con acqua a perdere (pozzo, falda, ecc.), dry cooler o torre
evaporativa e per sonde geotermiche in grado così di soddisfare ogni
esigenza impiantistica.
VALVOLA DI ESPANSIONE ELETTRONICA DI SERIE
La valvola di espansione elettronica migliora l'efficienza dell'unità, soprattutto
in presenza di variabilità di carico e di temperatura della sorgente. Tutto ciò si
traduce in una riduzione dei consumi, una rapida messa a regime e un'
estensione dei limiti operativi.
Accessori
Tastiera interfaccia Touch Screen
Predisposizione connettività remota
con schede protocollo
ModBus/Echelon/Bacnet
Sonda aria esterna per
compensazione setpoint acqua
impianto
Cofanatura integrale (tipologia base)
Rivestimento insonorizzante
maggiorato
Kit idronico lato sorgente e lato
utenza disponibile in diverse
configurazioni
Sistema VPF (Variable Primary Flow)
Dispositivo controllo della
condensazione: valvola pressostatica,
modulante a due-tre vie ed inverter
