COMFORT
POMPE DI CALORE

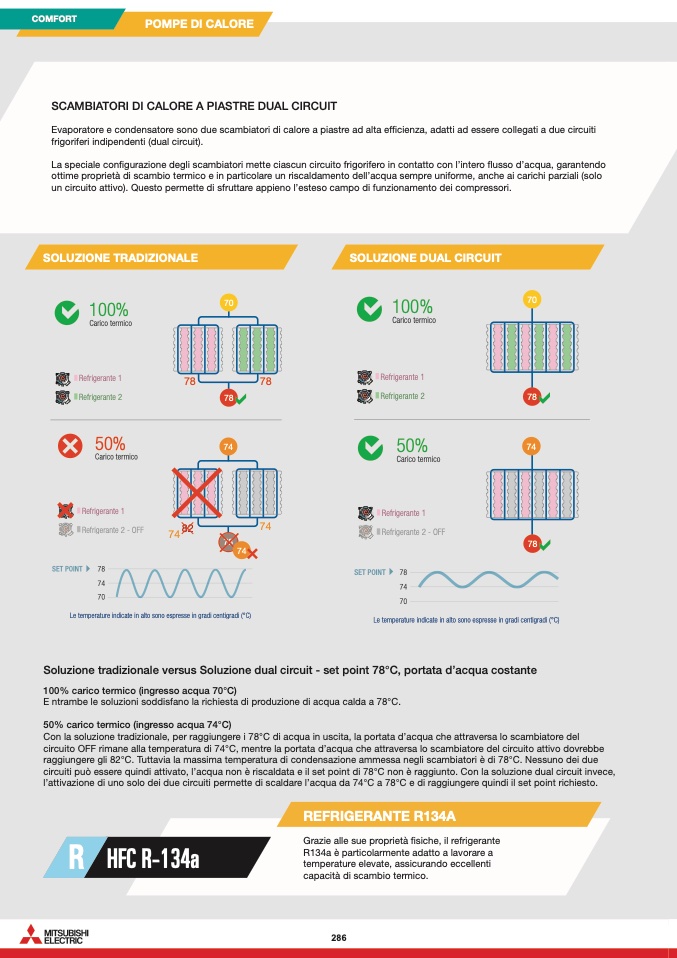

SCAMBIATORI DI CALORE A PIASTRE DUAL CIRCUIT
Evaporatore e condensatore sono due scambiatori di calore a piastre ad alta efficienza, adatti ad essere collegati a due circuiti
frigoriferi indipendenti (dual circuit).
La speciale configurazione degli scambiatori mette ciascun circuito frigorifero in contatto con l’intero flusso d’acqua, garantendo
ottime proprietà di scambio termico e in particolare un riscaldamento dell’acqua sempre uniforme, anche ai carichi parziali (solo
un circuito attivo). Questo permette di sfruttare appieno l’esteso campo di funzionamento dei compressori.
SOLUZIONE TRADIZIONALE
SOLUZIONE DUAL CIRCUIT
70
70
78
78
74
74
78
78
100%
70
70
78 78
74 74
78 78
74
100%
100%
100%
Carico termico
Carico termico
Carico termico
Carico termico
Refrigerante 1
78
82
Refrigerante 1
78
74
Soluzione tradizionale versus Soluzione dual circuit - set point 78°C, portata d’acqua costante
100% carico termico (ingresso acqua 70°C)
E ntrambe le soluzioni soddisfano la richiesta di produzione di acqua calda a 78°C.
50% carico termico (ingresso acqua 74°C)
Con la soluzione tradizionale, per raggiungere i 78°C di acqua in uscita, la portata d’acqua che attraversa lo scambiatore del
circuito OFF rimane alla temperatura di 74°C, mentre la portata d’acqua che attraversa lo scambiatore del circuito attivo dovrebbe
raggiungere gli 82°C. Tuttavia la massima temperatura di condensazione ammessa negli scambiatori
è di 78°C. Nessuno dei due
circuiti può essere quindi attivato, l’acqua non è riscaldata e il set point di 78°C non è raggiunto. Con la soluzione dual circuit invece,
l’attivazione di uno solo dei due circuiti permette di scaldare l’acqua da 74°C a 78°C e di raggiungere quindi il set point richiesto.
Refrigerante 1
78
78
74
74
Refrigerante 1
RefrigRereafnritgee2rante 2
50%50%
CaricoCtaerimcoicotermico
RefrigeraRnetferi2gerante 2
50%50%
Carico teCrmaricico termico
Refrigerante 1
Refrigerante 1
Refrigerante 1
Refrigerante 1
Refrigerante 2 - OFF
74
82
Refrigerante 2 - OFF
Refrigerante 2 - OFF
74
Refrigerante 2 - OFF
SET POINT 78
SET POINT 78
74
74
SET POINT 78
SET POINT 78
74
74
70
70
Le temperature indicate in alto sono espresse in gradi centigradi (°C)
70
70
Le temperature indicate in alto sono espresse in gradi centigradi (°C)
Le temperature indicate in alto sono espresse in gradi centigradi (°C)
Le temperature indicate in alto sono espresse in gradi centigradi (°C)
R
HFC R-134a
REFRIGERANTE R134A
Grazie alle sue proprietà fisiche, il refrigerante
R134a è particolarmente adatto a lavorare a
temperature elevate, assicurando eccellenti
capacità di scambio termico.
286
