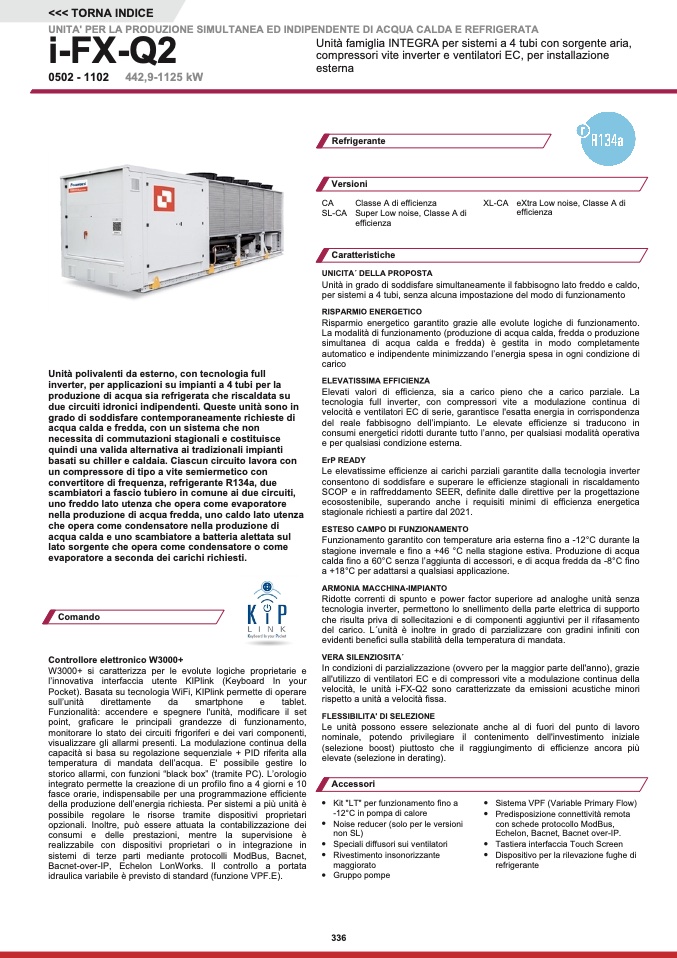

UNITA' PER LA PRODUZIONE SIMULTANEA ED INDIPENDENTE DI ACQUA CALDA E REFRIGERATA
i-FX-Q2
Unità famiglia INTEGRA per sistemi a 4 tubi con sorgente aria,
compressori vite inverter e ventilatori EC, per installazione
esterna
0502 - 1102
442,9-1125 kW
Refrigerante
Versioni
CA
Classe A di efficienza
SL-CA Super Low noise, Classe A di
efficienza
Caratteristiche
UNICITA ́ DELLA PROPOSTA
XL-CA eXtra Low noise, Classe A di
efficienza
Unità polivalenti da esterno, con tecnologia full
inverter, per applicazioni su impianti a 4 tubi per la
produzione di acqua sia refrigerata che riscaldata su
due circuiti idronici indipendenti. Queste unità sono in
grado di soddisfare contemporaneamente richieste di
acqua calda e fredda, con un sistema che non
necessita di commutazioni stagionali e costituisce
quindi una valida alternativa ai tradizionali impianti
basati su chiller e caldaia. Ciascun circuito lavora con
un compressore di tipo a vite semiermetico con
convertitore di frequenza, refrigerante R134a, due
scambiatori a fascio tubiero in comune ai due circuiti,
uno freddo lato utenza che opera come evaporatore
nella produzione di acqua fredda, uno caldo lato utenza
che opera come condensatore nella produzione di
acqua calda e uno scambiatore a batteria alettata sul
lato sorgente che opera come condensatore o come
evaporatore a seconda dei carichi richiesti.
Comando
Controllore elettronico W3000+
W3000+ si caratterizza per le evolute logiche proprietarie e
l’innovativa interfaccia utente KIPlink (Keyboard In your
Pocket). Basata su tecnologia WiFi, KIPlink permette di operare
sull’unità
direttamente
da
smartphone
e
tablet.
Funzionalità: accendere e spegnere l'unità, modificare il set
point, graficare le principali grandezze di funzionamento,
monitorare lo stato dei circuiti frigoriferi e dei vari componenti,
visualizzare gli allarmi presenti. La modulazione continua della
capacità si basa su regolazione sequenziale + PID riferita alla
temperatura di mandata dell’acqua. E' possibile gestire lo
storico allarmi, con funzioni “black box” (tramite PC). L’orologio
integrato permette la creazione di un profilo fino a 4 giorni e 10
fasce orarie, indispensabile per una programmazione efficiente
della produzione dell’energia richiesta. Per sistemi a più unità è
possibile regolare le risorse tramite dispositivi proprietari
opzionali. Inoltre, può essere attuata la contabilizzazione dei
consumi e delle prestazioni, mentre la supervisione è
realizzabile con dispositivi proprietari o in integrazione in
sistemi di terze parti mediante protocolli ModBus, Bacnet,
Bacnet-over-IP, Echelon LonWorks. Il controllo a portata
idraulica variabile è previsto di standard (funzione VPF.E).
Unità in grado di soddisfare simultaneamente il fabbisogno lato freddo e caldo,
per sistemi a 4 tubi, senza alcuna impostazione del modo di funzionamento
RISPARMIO ENERGETICO
Risparmio energetico garantito grazie alle evolute logiche di funzionamento.
La modalità di funzionamento (produzione di acqua calda, fredda o produzione
simultanea di acqua calda e fredda) è gestita in modo completamente
automatico e indipendente minimizzando l’energia spesa in ogni condizione di
carico
ELEVATISSIMA EFFICIENZA
Elevati valori di efficienza, sia a carico pieno che a carico parziale. La
tecnologia full inverter, con compressori vite a modulazione continua di
velocità e ventilatori EC di serie, garantisce l'esatta energia in corrispondenza
del reale fabbisogno dell’impianto. Le elevate efficienze si traducono in
consumi energetici ridotti durante tutto l’anno, per qualsiasi modalità operativa
e per qualsiasi condizione esterna.
ErP READY
Le elevatissime efficienze ai carichi parziali garantite dalla tecnologia inverter
consentono di soddisfare e superare le efficienze stagionali in riscaldamento
SCOP e in raffreddamento SEER, definite dalle direttive per la progettazione
ecosostenibile, superando anche i requisiti minimi di efficienza energetica
stagionale richiesti a partire dal 2021.
ESTESO CAMPO DI FUNZIONAMENTO
Funzionamento garantito con temperature aria esterna fino a -12°C durante la
stagione invernale e fino a +46 °C nella stagione estiva. Produzione di acqua
calda fino a 60°C senza l’aggiunta di accessori, e di acqua fredda da -8°C fino
a +18°C per adattarsi a qualsiasi applicazione.
ARMONIA MACCHINA-IMPIANTO
Ridotte correnti di spunto e power factor superiore ad analoghe unità senza
tecnologia inverter, permettono lo snellimento della parte elettrica di supporto
che risulta priva di sollecitazioni e di componenti aggiuntivi per il rifasamento
del carico. L ́unità è inoltre in grado di parzializzare con gradini infiniti con
evidenti benefici sulla stabilità della temperatura di mandata.
VERA SILENZIOSITA ́
In condizioni di parzializzazione (ovvero per la maggior parte dell'anno), grazie
all'utilizzo di ventilatori EC e di compressori vite a modulazione continua della
velocità, le unità i-FX-Q2 sono caratterizzate da emissioni acustiche minori
rispetto a unità a velocità fissa.
FLESSIBILITA' DI SELEZIONE
Le unità possono essere selezionate anche al di fuori del punto di lavoro
nominale, potendo privilegiare il contenimento dell'investimento iniziale
(selezione boost) piuttosto che il raggiungimento di efficienze ancora più
elevate (selezione in derating).
Accessori
Kit "LT" per funzionamento fino a
-12°C in pompa di calore
Noise reducer (solo per le versioni
non SL)
Speciali diffusori sui ventilatori
Rivestimento insonorizzante
maggiorato
Gruppo pompe
Sistema VPF (Variable Primary Flow)
Predisposizione connettività remota
con schede protocollo ModBus,
Echelon, Bacnet, Bacnet over-IP.
Tastiera interfaccia Touch Screen
Dispositivo per la rilevazione fughe di
refrigerante
