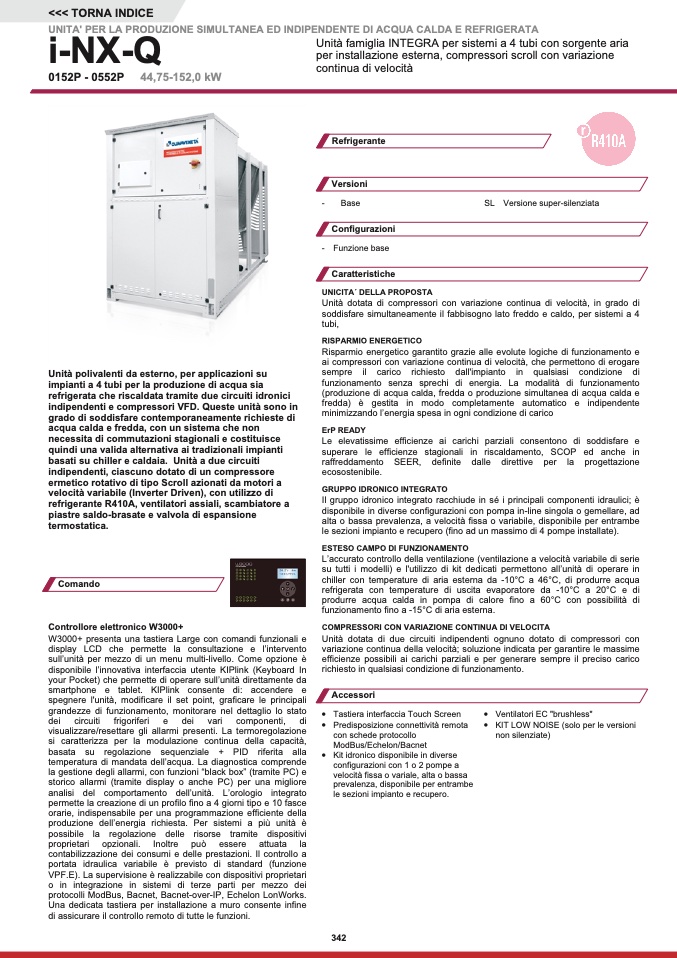

UNITA' PER LA PRODUZIONE SIMULTANEA ED INDIPENDENTE DI ACQUA CALDA E REFRIGERATA
i-NX-Q
Unità famiglia INTEGRA per sistemi a 4 tubi con sorgente aria
per installazione esterna, compressori scroll con variazione
continua di velocità
0152P - 0552P
44,75-152,0 kW
Refrigerante
Versioni
-
Base
Configurazioni
- Funzione base
Caratteristiche
UNICITA ́ DELLA PROPOSTA
SL Versione super-silenziata
Unità polivalenti da esterno, per applicazioni su
impianti a 4 tubi per la produzione di acqua sia
refrigerata che riscaldata tramite due circuiti idronici
indipendenti e compressori VFD. Queste unità sono in
grado di soddisfare contemporaneamente richieste di
acqua calda e fredda, con un sistema che non
necessita di commutazioni stagionali e costituisce
quindi una valida alternativa ai tradizionali impianti
basati su chiller e caldaia. Unità a due circuiti
indipendenti, ciascuno dotato di un compressore
ermetico rotativo di tipo Scroll azionati da motori a
velocità variabile (Inverter Driven), con utilizzo di
refrigerante R410A, ventilatori assiali, scambiatore a
piastre saldo-brasate e valvola di espansione
termostatica.
Comando
Controllore elettronico W3000+
W3000+ presenta una tastiera Large con comandi funzionali e
display LCD che permette la consultazione e l’intervento
sull’unità per mezzo di un menu multi-livello. Come opzione è
disponibile l’innovativa interfaccia utente KIPlink (Keyboard In
your Pocket) che permette di operare sull’unità direttamente da
smartphone e tablet. KIPlink consente di: accendere e
spegnere l'unità, modificare il set point, graficare le principali
grandezze di funzionamento, monitorare nel dettaglio lo stato
dei
circuiti
frigoriferi
e
dei
vari
componenti,
di
visualizzare/resettare gli allarmi presenti. La termoregolazione
si caratterizza per la modulazione continua della capacità,
basata su regolazione sequenziale + PID riferita alla
temperatura di mandata dell’acqua. La diagnostica comprende
la gestione degli allarmi, con funzioni “black box” (tramite PC) e
storico allarmi (tramite display o anche PC) per una migliore
analisi del comportamento dell’unit
à. L’orologio integrato
permette la creazione di un profilo fino a 4 giorni tipo e 10 fasce
orarie, indispensabile per una programmazione efficiente della
produzione dell’energia richiesta. Per sistemi a pi
ù unità è
possibile la regolazione delle risorse tramite dispositivi
proprietari
opzionali.
Inoltre
può
essere
attuata
la
contabilizzazione dei consumi e delle prestazioni. Il controllo a
portata idraulica variabile è previsto di standard (funzione
VPF.E). La supervisione è realizzabile con dispositivi proprietari
o in integrazione in sistemi di terze parti per mezzo dei
protocolli ModBus, Bacnet, Bacnet-over-IP, Echelon LonWorks.
Una dedicata tastiera per installazione a muro consente infine
di assicurare il controllo remoto di tutte le funzioni.
Unità dotata di compressori con variazione continua di velocità, in grado di
soddisfare simultaneamente il fabbisogno lato freddo e caldo, per sistemi a 4
tubi,
RISPARMIO ENERGETICO
Risparmio energetico garantito grazie alle evolute logiche di funzionamento e
ai compressori con variazione continua di velocità, che permettono di erogare
sempre il carico richiesto dall'impianto in qualsiasi condizione di
funzionamento senza sprechi di energia. La modalità di funzionamento
(produzione di acqua calda, fredda o produzione simultanea di acqua calda e
fredda) è gestita in modo completamente automatico e indipendente
minimizzando l’energia spesa in ogni condizione di carico
ErP READY
Le elevatissime efficienze ai carichi parziali consentono di soddisfare e
superare le efficienze stagionali in riscaldamento, SCOP ed anche in
raffreddamento SEER, definite dalle direttive per la progettazione
ecosostenibile.
GRUPPO IDRONICO INTEGRATO
Il gruppo idronico integrato racchiude in sé i principali componenti idraulici; è
disponibile in diverse configurazioni con pompa in-line singola o gemellare, ad
alta o bassa prevalenza, a velocità fissa o variabile, disponibile per entrambe
le sezioni impianto e recupero (fino ad un massimo di 4 pompe installate).
ESTESO CAMPO DI FUNZIONAMENTO
L’accurato controllo della ventilazione (ventilazione a velocità variabile di serie
su tutti i modelli) e l'utilizzo di kit dedicati permettono all’unità di operare in
chiller con temperature di aria esterna da -10°C a 46°C, di produrre acqua
refrigerata con temperature di uscita evaporatore da -10°C a 20°C e di
produrre acqua calda in pompa di calore fino a 60°C con possibilità di
funzionamento fino a -15°C di aria esterna.
COMPRESSORI CON VARIAZIONE CONTINUA DI VELOCITA
Unità dotata di due circuiti indipendenti ognuno dotato di compressori con
variazione continua della velocità; soluzione indicata per garantire le massime
efficienze possibili ai carichi parziali e per generare sempre il preciso carico
richiesto in qualsiasi condizione di funzionamento.
Accessori
Tastiera interfaccia Touch Screen
Predisposizione connettività remota
con schede protocollo
ModBus/Echelon/Bacnet
Kit idronico disponibile in diverse
configurazioni con 1 o 2 pompe a
velocità fissa o variale, alta o bassa
prevalenza, disponibile per entrambe
le sezioni impianto e recupero.
Ventilatori EC "brushless"
KIT LOW NOISE (solo per le versioni
non silenziate)
342
