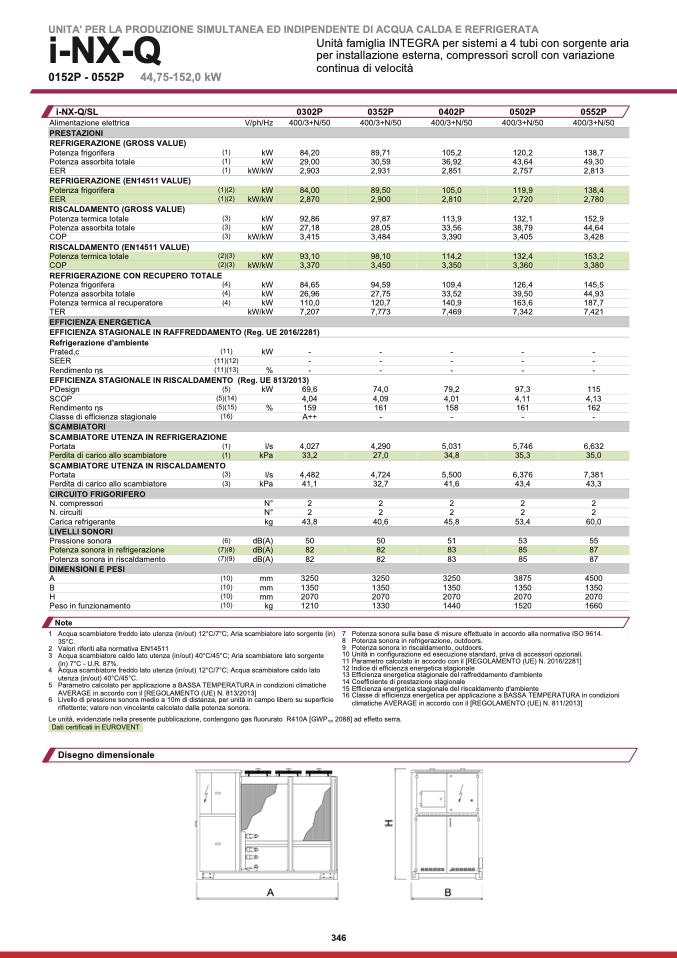

Mitsubishi Electric

UNITA' PER LA PRODUZIONE SIMULTANEA ED INDIPENDENTE DI ACQUA CALDA E REFRIGERATA

i-NX-Q

Unità famiglia INTEGRA per sistemi a 4 tubi con sorgente aria

per installazione esterna, compressori scroll con variazione

continua di velocità

0152P - 0552P

i-NX-Q/SL

Alimentazione elettrica

44,75-152,0 kW

0302P

0352P

0402P

400/3+N/50

84,20

89,71

105,2

29,00

30,59

36,92

2,903

2,931

2,851

84,00

89,50

105,0

2,870

2,900

2,810

92,86

97,87

113,9

27,18

28,05

33,56

3,415

3,484

3,390

93,10

98,10

114,2

3,370

3,450

3,350

84,65

94,59

109,4

26,96

27,75

33,52

110,0

120,7

140,9

7,207

7,773

7,469

(11)

SEER

(11)(12)

PRESTAZIONI

REFRIGERAZIONE (GROSS VALUE)

Potenza frigorifera

Potenza assorbita totale

EER

REFRIGERAZIONE (EN14511 VALUE)

Potenza frigorifera

EER

(1)(2)

RISCALDAMENTO (GROSS VALUE)

Potenza termica totale

Potenza assorbita totale

COP

RISCALDAMENTO (EN14511 VALUE)

Potenza termica totale

COP

(2)(3)

REFRIGERAZIONE CON RECUPERO TOTALE

Potenza frigorifera

Potenza assorbita totale

Potenza termica al recuperatore

TER

(1)

V/ph/Hz

kW/kW

0502P

0552P

400/3+N/50

120,2

138,7

43,64

49,30

2,757

2,813

119,9

138,4

2,720

2,780

132,1

152,9

38,79

44,64

3,405

3,428

132,4

153,2

3,360

3,380

126,4

145,5

39,50

44,93

163,6

187,7

7,342

7,421

(1)(2)

(3)

(2)(3)

(4)

EFFICIENZA ENERGETICA

EFFICIENZA STAGIONALE IN RAFFREDDAMENTO (Reg. UE 2016/2281)

Refrigerazione d'ambiente

Prated,c

Rendimento ηs

(11)(13)

EFFICIENZA STAGIONALE IN RISCALDAMENTO (Reg. UE 813/2013)

74,0

79,2

4,09

4,01

161

158

4,290

5,031

27,0

34,8

4,724

5,500

32,7

41,6

97,3

115

4,11

4,13

161

162

5,746

6,632

35,3

35,0

6,376

7,381

43,4

43,3

PDesign

SCOP

Rendimento ηs

Classe di efficienza stagionale

(5)

(5)(14)

(5)(15)

(16)

69,6

4,04

159

A++

4,027

33,2

4,482

41,1

SCAMBIATORI

SCAMBIATORE UTENZA IN REFRIGERAZIONE

Portata

(1)

l/s

Perdita di carico allo scambiatore

(1)

kPa

SCAMBIATORE UTENZA IN RISCALDAMENTO

Portata

(3)

l/s

Perdita di carico allo scambiatore

CIRCUITO FRIGORIFERO

N. compressori

N. circuiti

Carica refrigerante

LIVELLI SONORI

Pressione sonora

Potenza sonora in refrigerazione

Potenza sonora in riscaldamento

DIMENSIONI E PESI

Peso in funzionamento

Note

(3)

kPa

N°

(6)

dB(A)

(7)(8)

dB(A)

(7)(9)

dB(A)

(10)

43,8

40,6

45,8

53,4

60,0

1 Acqua scambiatore freddo lato utenza (in/out) 12°C/7°C; Aria scambiatore lato sorgente (in)

35°C.

2 Valori riferiti alla normativa EN14511

3 Acqua scambiatore caldo lato utenza (in/out) 40°C/45°C; Aria scambiatore lato sorgente

(in) 7°C - U.R. 87%.

4 Acqua scambiatore freddo lato utenza (in/out) 12°C/7°C; Acqua scambiatore caldo lato

utenza (in/out) 40°C/45°C.

5 Parametro calcolato per applicazione a BASSA TEMPERATURA in condizioni climatiche

AVERAGE in accordo con il [REGOLAMENTO (UE) N. 813/2013]

6 Livello di pressione sonora medio a 10m di distanza, per unità in campo libero su superficie

riflettente; valore non vincolante calcolato dalla potenza sonora.

7 Potenza sonora sulla base di misure effettuate in accordo alla normativa ISO 9614.

8 Potenza sonora in refrigerazione, outdoors.

9 Potenza sonora in riscaldamento, outdoors.

10 Unità in configurazione ed esecuzione standard, priva di accessori opzionali.

11 Parametro calcolato in accordo con il [REGOLAMENTO (UE) N. 2016/2281]

12 Indice di efficienza energetica stagionale

13 Efficienza energetica stagionale del raffreddamento d'ambiente

14 Coefficiente di prestazione stagionale

15 Efficienza energetica stagionale del riscaldamento d'ambiente

16 Classe di efficienza energetica per applicazione a BASSA TEMPERATURA in condizioni

climatiche AVERAGE in accordo con il [REGOLAMENTO (UE) N. 811/2013]

Le unità, evidenziate nella presente pubblicazione, contengono gas fluorurato R410A [GWP

100

2088] ad effetto serra.

Dati certificati in EUROVENT

Disegno dimensionale

3250

1350

2070

1210

3250

1350

2070

1330

1440

3875

4500

1350

2070

1520

1660

346
