COMFORT
UNITÀ ROOFTOP

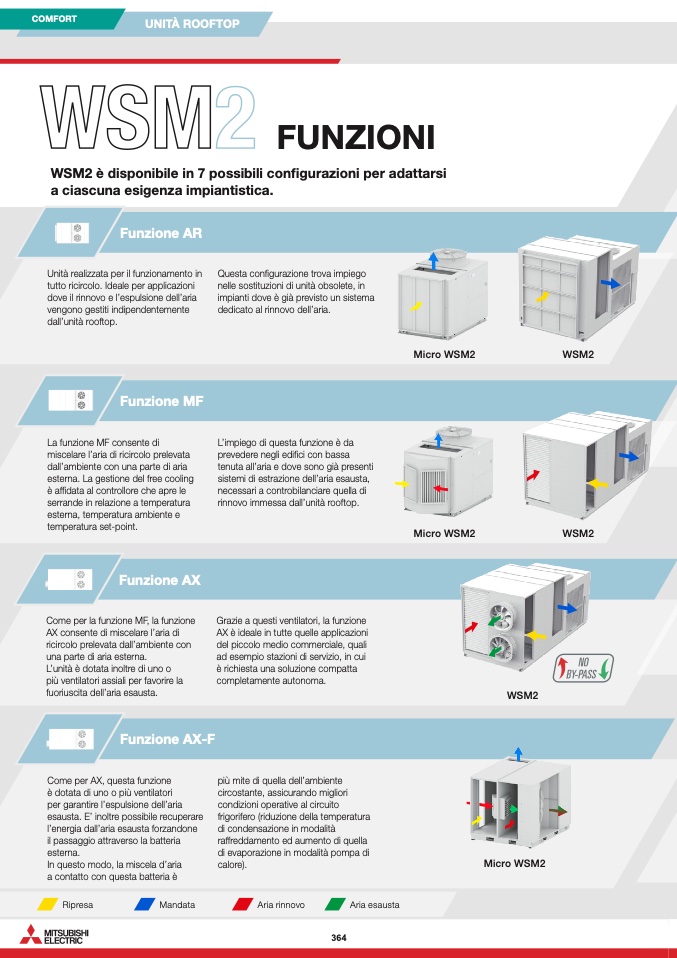

FUNZIONI
WSM2 è disponibile in 7 possibili configurazioni per adattarsi
a ciascuna esigenza impiantistica.
Funzione AR
Unità realizzata per il funzionamento in
tutto ricircolo. Ideale per applicazioni
dove il rinnovo e l’espulsione dell’aria
vengono gestiti indipendentemente
dall’unità rooftop.
Funzione MF
La funzione MF consente di
miscelare l’aria di ricircolo prelevata
dall’ambiente con una parte di aria
esterna. La gestione del free cooling
è affidata al controllore che apre le
serrande in relazione a temperatura
esterna, temperatura ambiente e
temperatura set-point.
Funzione AX
Come per la funzione MF, la funzione
AX consente di miscelare l’aria di
ricircolo prelevata dall’ambiente con
una parte di aria esterna.
L’unità è dotata inoltre di uno o
più ventilatori assiali per favorire la
fuoriuscita dell’aria esausta.
Funzione AX-F
Come per AX, questa funzione
è dotata di uno o più ventilatori
per garantire l’espulsione dell’aria
esausta. E’ inoltre possibile recuperare
l’energia dall’aria esausta forzandone
il passaggio attraverso la batteria
esterna.
In questo modo, la miscela d’aria
a contatto con questa batteria è
Questa configurazione trova impiego
nelle sostituzioni di unità obsolete, in
impianti dove è già previsto un sistema
dedicato al rinnovo dell’aria.
L’impiego di questa funzione è da
prevedere negli edifici con bassa
tenuta all’aria e dove sono già presenti
sistemi di estrazione dell’aria esausta,
necessari a controbilanciare quella di
rinnovo immessa dall’unità rooftop.
Grazie a questi ventilatori, la funzione
AX è ideale in tutte quelle applicazioni
del piccolo medio commerciale, quali
ad esempio stazioni di servizio, in cui
è richiesta una soluzione compatta
completamente autonoma.
più mite di quella dell’ambiente
circostante, assicurando migliori
condizioni operative al circuito
frigorifero (riduzione della temperatura
di condensazione in modalità
raffreddamento ed aumento di quella
di evaporazione in modalità pompa di
calore).
Micro WSM2
WSM2
Micro WSM2
WSM2
WSM2
Micro WSM2
Ripresa
Mandata
Aria rinnovo
Aria esausta
364
