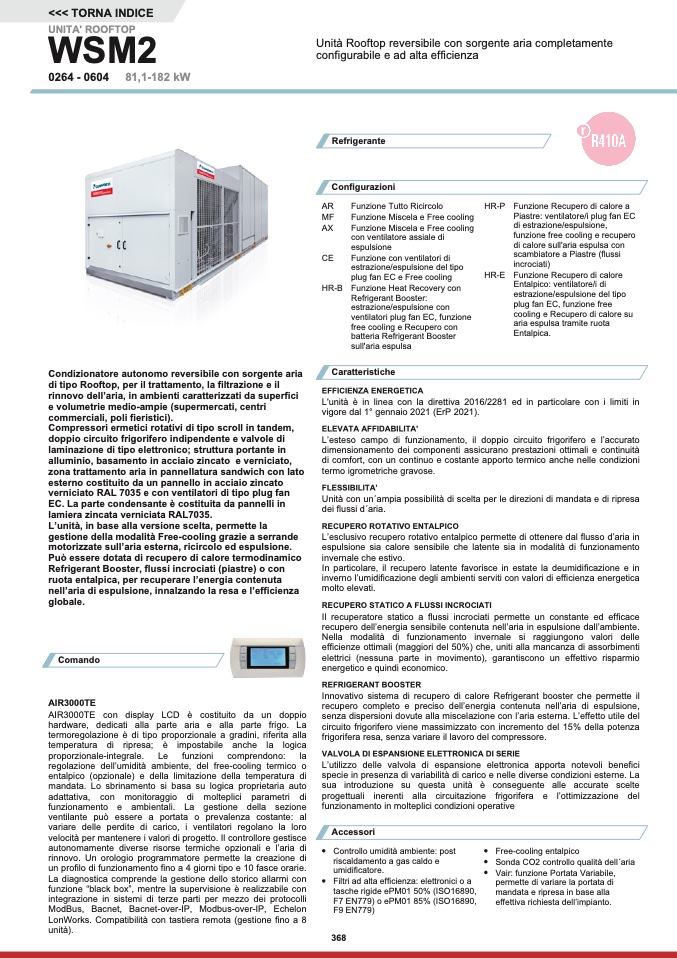

UNITA' ROOFTOP
WSM2
Unità Rooftop reversibile con sorgente aria completamente
configurabile e ad alta efficienza
0264 - 0604
81,1-182 kW
Refrigerante
Configurazioni
AR
Funzione Tutto Ricircolo
HR-P
MF
Funzione Miscela e Free cooling
AX
Funzione Miscela e Free cooling
con ventilatore assiale di
espulsione
CE
Funzione con ventilatori di
estrazione/espulsione del tipo
plug fan EC e Free cooling
HR-B Funzione Heat Recovery con
Refrigerant Booster:
estrazione/espulsione con
ventilatori plug fan EC, funzione
free cooling e Recupero con
batteria Refrigerant Booster
sull'aria espulsa
Caratteristiche
EFFICIENZA ENERGETICA
Funzione Recupero di calore a
Piastre: ventilatore/i plug fan EC
di estrazione/espulsione,
funzione free cooling e recupero
di calore sull'aria espulsa con
scambiatore a Piastre (flussi
incrociati)
HR-E Funzione Recupero di calore
Entalpico: ventilatore/i di
estrazione/espulsione del tipo
plug fan EC, funzione free
cooling e Recupero di calore su
aria espulsa tramite ruota
Entalpica.
Condizionatore autonomo reversibile con sorgente aria
di tipo Rooftop, per il trattamento, la filtrazione e il
rinnovo dell’aria, in ambienti caratterizzati da superfici
e volumetrie medio-ampie (supermercati, centri
commerciali, poli fieristici).
Compressori ermetici rotativi di tipo scroll in tandem,
doppio circuito frigorifero indipendente e valvole di
laminazione di tipo elettronico; struttura portante in
alluminio, basamento in acciaio zincato e verniciato,
zona trattamento aria in pannellatura sandwich con lato
esterno costituito da un pannello in acciaio zincato
verniciato RAL 7035 e con ventilatori di tipo plug fan
EC. La parte condensante è costituita da pannelli in
lamiera zincata verniciata RAL7035.
L’unità, in base alla versione scelta, permette la
gestione della modalità Free-cooling grazie a serrande
motorizzate sull’aria esterna, ricircolo ed espulsione.
Può essere dotata di recupero di calore termodinamico
Refrigerant Booster, flussi incrociati (piastre) o con
ruota entalpica, per recuperare l’energia contenuta
nell’aria di espulsione, innalzando la resa e l’efficienza
globale.
Comando
AIR3000TE
AIR3000TE con display LCD è costituito da un doppio
hardware, dedicati alla parte aria e alla parte frigo. La
termoregolazione è di tipo proporzionale a gradini, riferita alla
temperatura di ripresa; è impostabile anche la logica
proporzionale-integrale.
Le
funzioni
comprendono:
la
regolazione dell’umidità ambiente, del free-cooling termico o
entalpico (opzionale) e della limitazione della temperatura di
mandata. Lo sbrinamento si basa su logica proprietaria auto
adattativa, con monitoraggio di molteplici parametri di
funzionamento e ambientali. La gestione della sezione
ventilante può essere a portata o prevalenza costante: al
variare delle perdite di carico, i ventilatori regolano la loro
velocità per mantenere i valori di progetto. Il controllore gestisce
autonomamente diverse risorse termiche opzionali e l’aria di
rinnovo. Un orologio programmatore permette la creazione di
un profilo di funzionamento fino a 4 giorni tipo e 10 fasce orarie.
La diagnostica comprende la gestione dello storico allarmi con
funzione “black box”, mentre la supervisione è realizzabile con
integrazione in sistemi di terze parti per mezzo dei protocolli
ModBus, Bacnet, Bacnet-over-IP, Modbus-over-IP, Echelon
LonWorks. Compatibilità con tastiera remota (gestione fino a 8
unità).
L'unità è in linea con la direttiva 2016/2281 ed in particolare con i limiti in
vigore dal 1° gennaio 2021 (ErP 2021).
ELEVATA AFFIDABILITA'
L’esteso campo di funzionamento, il doppio circuito frigorifero e l’accurato
dimensionamento dei componenti assicurano prestazioni ottimali e continuità
di comfort, con un continuo e costante apporto termico anche nelle condizioni
termo igrometriche gravose.
FLESSIBILITA’
Unità con un ́ampia possibilità di scelta per le direzioni di mandata e di ripresa
dei flussi d ́aria.
RECUPERO ROTATIVO ENTALPICO
L’esclusivo recupero rotativo entalpico permette di ottenere dal flusso d’aria in
espulsione sia calore sensibile che latente sia in modalità di funzionamento
invernale che estivo.
In particolare, il recupero latente favorisce in estate la deumidificazione e in
inverno l’umidificazione degli ambienti serviti con valori di efficienza energetica
molto elevati.
RECUPERO STATICO A FLUSSI INCROCIATI
Il recuperatore statico a flussi incrociati permette un constante ed efficace
recupero dell’energia sensibile contenuta nell’aria in espulsione dall’ambiente.
Nella modalità di funzionamento invernale si raggiungono valori delle
efficienze ottimali (maggiori del 50%) che, uniti alla mancanza di assorbimenti
elettrici (nessuna parte in movimento), garantiscono un effettivo risparmio
energetico e quindi economico.
REFRIGERANT BOOSTER
Innovativo sistema di recupero di calore Refrigerant booster che permette il
recupero completo e preciso dell’energia contenuta nell’aria di espulsione,
senza dispersioni dovute alla miscelazione con l’aria esterna. L’effetto utile del
circuito frigorifero viene massimizzato con incremento del 15% della potenza
frigorifera resa, senza variare il lavoro del compressore.
VALVOLA DI ESPANSIONE ELETTRONICA DI SERIE
L’utilizzo delle valvola di espansione elettronica apporta notevoli benefici
specie in presenza di variabilità di carico e nelle diverse condizioni esterne. La
sua introduzione su questa unità è conseguente alle accurate scelte
progettuali inerenti alla circuitazione frigorifera e l’ottimizzazione del
funzionamento in molteplici condizioni operative
Accessori
Controllo umidità ambiente: post
riscaldamento a gas caldo e
umidificatore.
Filtri ad alta efficienza: elettronici o a
tasche rigide ePM01 50% (ISO16890,
F7 EN779) o ePM01 85% (ISO16890,
F9 EN779)
368
Free-cooling entalpico
Sonda CO2 controllo qualità dell ́aria
Vair: funzione Portata Variabile,
permette di variare la portata di
mandata e ripresa in base alla
effettiva richiesta dell’impianto.
