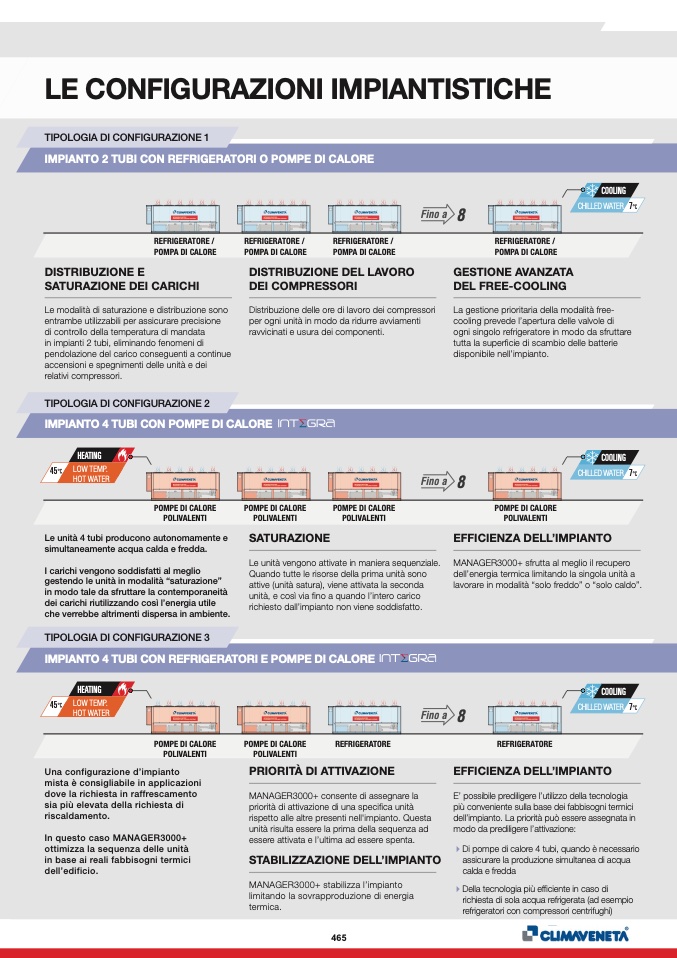

LE CONFIGURAZIONI IMPIANTISTICHE

TIPOLOGIA DI CONFIGURAZIONE 1

IMPIANTO 2 TUBI CON REFRIGERATORI O POMPE DI CALORE

REFRIGERATORE /

POMPA DI CALORE

DISTRIBUZIONE E

SATURAZIONE DEI CARICHI

Le modalità di saturazione e distribuzione sono

entrambe utilizzabili per assicurare precisione

di controllo della temperatura di mandata

in impianti 2 tubi, eliminando fenomeni di

pendolazione del carico conseguenti a continue

accensioni e spegnimenti delle unità e dei

relativi compressori.

TIPOLOGIA DI CONFIGURAZIONE 2

IMPIANTO 4 TUBI CON POMPE DI CALORE

HEATING

45

°C

LOW TEMP.

HOT WATER

Fino a

8

EFFICIENZA DELL’IMPIANTO

HEATING

45

°C

LOW TEMP.

HOT WATER

Fino a

8

EFFICIENZA DELL’IMPIANTO

Una configurazione d’impianto

mista è consigliabile in applicazioni

dove la richiesta in raffrescamento

sia più elevata della richiesta di

riscaldamento.

In questo caso MANAGER3000+

ottimizza la sequenza delle unità

in base ai reali fabbisogni termici

dell’edificio.

PRIORITÀ DI ATTIVAZIONE

POMPE DI CALORE

POLIVALENTI

POMPE DI CALORE

POLIVALENTI

SATURAZIONE

POMPE DI CALORE

POLIVALENTI

POMPE DI CALORE

POLIVALENTI

Le unità 4 tubi producono autonomamente e

simultaneamente acqua calda e fredda.

I carichi vengono soddisfatti al meglio

gestendo le unità in modalità “saturazione”

in modo tale da sfruttare la contemporaneità

dei carichi riutilizzando così l’energia utile

che verrebbe altrimenti dispersa in ambiente.

TIPOLOGIA DI CONFIGURAZIONE 3

IMPIANTO 4 TUBI CON REFRIGERATORI E POMPE DI CALORE

POMPE DI CALORE

POLIVALENTI

POMPE DI CALORE

POLIVALENTI

REFRIGERATORE

REFRIGERATORE

REFRIGERATORE /

REFRIGERATORE /

POMPA DI CALORE

POMPA DI CALORE

DISTRIBUZIONE DEL LAVORO

DEI COMPRESSORI

REFRIGERATORE /

POMPA DI CALORE

Distribuzione delle ore di lavoro dei compressori

per ogni unità in modo da ridurre avviamenti

ravvicinati e usura dei componenti.

La gestione prioritaria della modalità free-

cooling prevede l’apertura delle valvole di

ogni singolo refrigeratore in modo da sfruttare

tutta la superficie di scambio delle batterie

disponibile nell’impianto.

COOLING

CHILLEDWATER 7°C

MANAGER3000+ sfrutta al meglio il recupero

dell’energia termica limitando la singola unità a

lavorare in modalità “solo freddo” o “solo caldo”.

COOLING

CHILLEDWATER 7°C

E’ possibile prediligere l’utilizzo della tecnologia

più conveniente sulla base dei fabbisogni termici

dell’impianto. La priorità può essere assegnata in

modo da prediligere l’attivazione:

4Di pompe di calore 4 tubi, quando è necessario

assicurare la produzione simultanea di acqua

calda e fredda

4Della tecnologia più efficiente in caso di

richiesta di sola acqua refrigerata (ad esempio

refrigeratori con compressori centrifughi)

Le unità vengono attivate in maniera sequenziale.

Quando tutte le risorse della prima unità sono

attive (unità satura), viene attivata la seconda

unità, e così via fino a quando l’intero carico

richiesto dall’impianto non viene soddisfatto.

MANAGER3000+ consente di assegnare la

priorità di attivazione di una specifica unità

rispetto alle altre presenti nell'impianto. Questa

unità risulta essere la prima della sequenza ad

essere attivata e l’ultima ad essere spenta.

STABILIZZAZIONE DELL’IMPIANTO

MANAGER3000+ stabilizza l’impianto

limitando la sovrapproduzione di energia

termica.

465

Fino a

8

GESTIONE AVANZATA

DEL FREE-COOLING

COOLING

CHILLEDWATER 7°C
