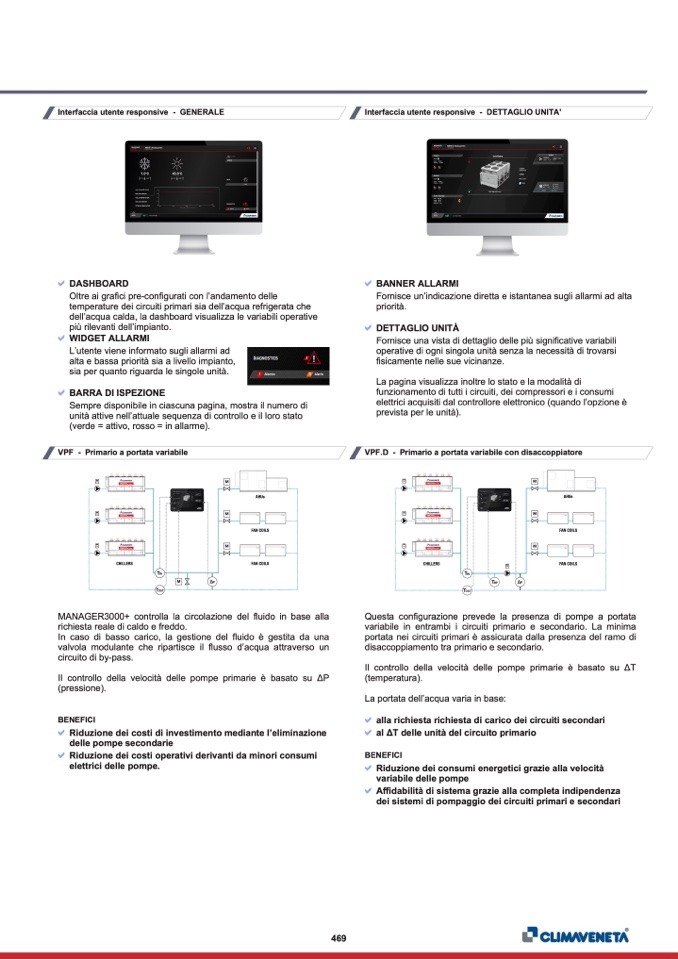

Interfaccia utente responsive - GENERALE
DASHBOARD
Oltre ai grafici pre-configurati con l’andamento delle
temperature dei circuiti primari sia dell’acqua refrigerata che
dell’acqua calda, la dashboard visualizza le variabili operative
più rilevanti dell’impianto.
WIDGET ALLARMI
L’utente viene informato sugli allarmi ad
alta e bassa priorità sia a livello impianto,
sia per quanto riguarda le singole unità.
BARRA DI ISPEZIONE
Sempre disponibile in ciascuna pagina, mostra il numero di
unità attive nell’attuale sequenza di controllo e il loro stato
(verde = attivo, rosso = in allarme).
VPF - Primario a portata variabile
MANAGER3000+ controlla la circolazione del fluido in base alla
richiesta reale di caldo e freddo.
In caso di basso carico, la gestione del fluido è gestita da una
valvola modulante che ripartisce il flusso d’acqua attraverso un
circuito di by-pass.
Il controllo della velocità delle pompe primarie è basato su ΔP
(pressione).
BENEFICI
Riduzione dei costi di investimento mediante l’eliminazione
delle pompe secondarie
Riduzione dei costi operativi derivanti da minori consumi
elettrici delle pompe.
Interfaccia utente responsive - DETTAGLIO UNITA'
BANNER ALLARMI
Fornisce un’indicazione diretta e istantanea sugli allarmi ad alta
priorità.
DETTAGLIO UNITÀ
Fornisce una vista di dettaglio delle più significative variabili
operative di ogni singola unità senza la necessità di trovarsi
fisicamente nelle sue vicinanze.
La pagina visualizza inoltre lo stato e la modalità di
funzionamento di tutti i circuiti, dei compressori e i consumi
elettrici acquisiti dal controllore elettronico (quando l’opzione è
prevista per le unità).
VPF.D - Primario a portata variabile con disaccoppiatore
Questa configurazione prevede la presenza di pompe a portata
variabile in entrambi i circuiti primario e secondario. La minima
portata nei circuiti primari è assicurata dalla presenza del ramo di
disaccoppiamento tra primario e secondario.
Il controllo della velocità delle pompe primarie è basato su ΔT
(temperatura).
La portata dell’acqua varia in base:
alla richiesta richiesta di carico dei circuiti secondari
al ΔT delle unità del circuito primario
BENEFICI
Riduzione dei consumi energetici grazie alla velocità
variabile delle pompe
Affidabilità di sistema grazie alla completa indipendenza
dei sistemi di pompaggio dei circuiti primari e secondari
469
