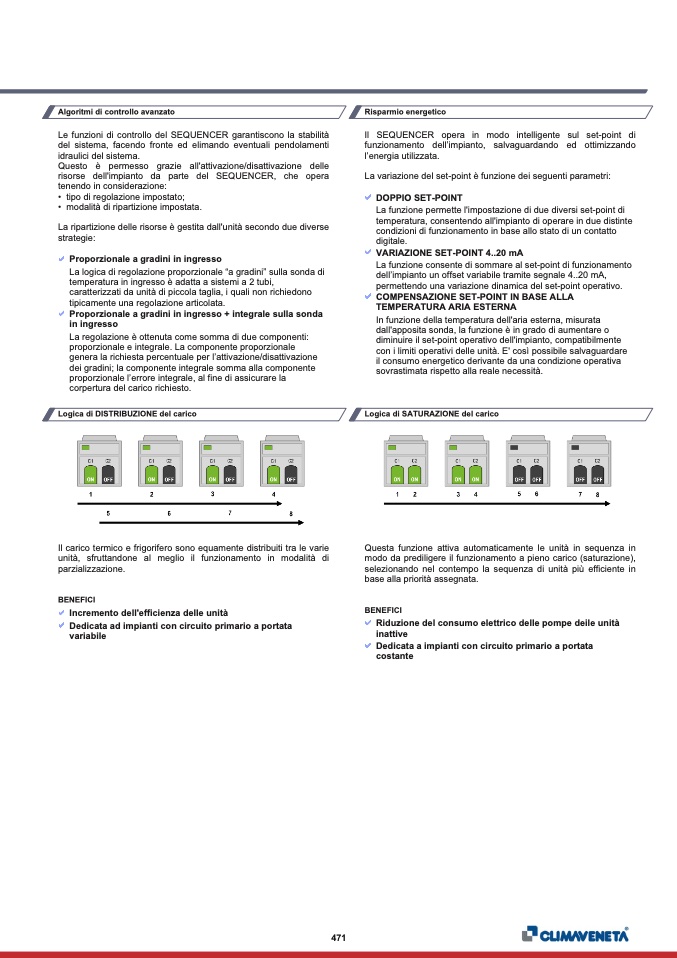

Algoritmi di controllo avanzato
Le funzioni di controllo del SEQUENCER garantiscono la stabilità
del sistema, facendo fronte ed elimando eventuali pendolamenti
idraulici del sistema.
Questo è permesso grazie all'attivazione/disattivazione delle
risorse dell'impianto da parte del SEQUENCER, che opera
tenendo in considerazione:
• tipo di regolazione impostato;
• modalità di ripartizione impostata.
La ripartizione delle risorse è gestita dall'unità secondo due diverse
strategie:
Proporzionale a gradini in ingresso
La logica di regolazione proporzionale “a gradini” sulla sonda di
temperatura in ingresso è adatta a sistemi a 2 tubi,
caratterizzati da unità di piccola taglia, i quali non richiedono
tipicamente una regolazione articolata.
Proporzionale a gradini in ingresso + integrale sulla sonda
in ingresso
La regolazione è ottenuta come somma di due componenti:
proporzionale e integrale. La componente proporzionale
genera la richiesta percentuale per l’attivazione/disattivazione
dei gradini; la componente integrale somma alla componente
proporzionale l’errore integrale, al fine di assicurare la
corpertura del carico richiesto.
Logica di DISTRIBUZIONE del carico
Il carico termico e frigorifero sono equamente distribuiti tra le varie
unità, sfruttandone al meglio il funzionamento in modalità di
parzializzazione.
BENEFICI
Incremento dell'efficienza delle unità
Dedicata ad impianti con circuito primario a portata
variabile
Risparmio energetico
Il SEQUENCER opera in modo intelligente sul set-point di
funzionamento dell’impianto, salvaguardando ed ottimizzando
l’energia utilizzata.
La variazione del set-point è funzione dei seguenti parametri:
DOPPIO SET-POINT
La funzione permette l'impostazione di due diversi set-point di
temperatura, consentendo all'impianto di operare in due distinte
condizioni di funzionamento in base allo stato di un contatto
digitale.
VARIAZIONE SET-POINT 4..20 mA
La funzione consente di sommare al set-point di funzionamento
dell’impianto un offset variabile tramite segnale 4..20 mA,
permettendo una variazione dinamica del set-point operativo.
COMPENSAZIONE SET-POINT IN BASE ALLA
TEMPERATURA ARIA ESTERNA
In funzione della temperatura dell'aria esterna, misurata
dall'apposita sonda, la funzione è in grado di aumentare o
diminuire il set-point operativo dell'impianto, compatibilmente
con i limiti operativi delle unità. E' così possibile salvaguardare
il consumo energetico derivante da una condizione operativa
sovrastimata rispetto alla reale necessità.
Logica di SATURAZIONE del carico
Questa funzione attiva automaticamente le unità in sequenza in
modo da prediligere il funzionamento a pieno carico (saturazione),
selezionando nel contempo la sequenza di unità più efficiente in
base alla priorità assegnata.
BENEFICI
Riduzione del consumo elettrico delle pompe deile unità
inattive
Dedicata a impianti con circuito primario a portata
costante
