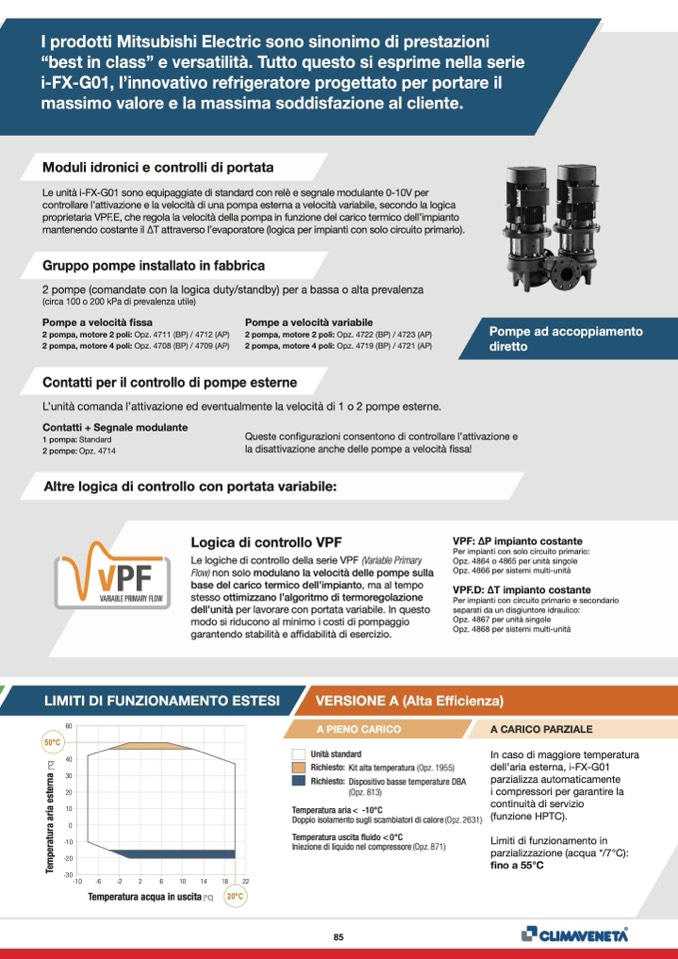

I prodotti Mitsubishi Electric sono sinonimo di prestazioni

“best in class” e versatilità. Tutto questo si esprime nella serie

i-FX-G01, l’innovativo refrigeratore progettato per portare il

massimo valore e la massima soddisfazione al cliente.

Moduli idronici e controlli di portata

Le unità i-FX-G01 sono equipaggiate di standard con relè e segnale modulante 0-10V per

controllare l’attivazione e la velocità di una pompa esterna a velocità variabile, secondo la logica

proprietaria VPF.E, che regola la velocità della pompa in funzione del carico termico dell’impianto

mantenendo costante il ΔT attraverso l’evaporatore (logica per impianti con solo circuito primario).

Gruppo pompe installato in fabbrica

2 pompe (comandate con la logica duty/standby) per a bassa o alta prevalenza

(circa 100 o 200 kPa di prevalenza utile)

Pompe a velocità fissa

2 pompa, motore 2 poli: Opz. 4711 (BP) / 4712 (AP)

2 pompa, motore 4 poli: Opz. 4708 (BP) / 4709 (AP)

Pompe a velocità variabile

2 pompa, motore 2 poli: Opz. 4722 (BP) / 4723 (AP)

2 pompa, motore 4 poli: Opz. 4719 (BP) / 4721 (AP)

Pompe ad accoppiamento

diretto

Contatti per il controllo di pompe esterne

L’unità comanda l’attivazione ed eventualmente la velocità di 1 o 2 pompe esterne.

Contatti + Segnale modulante

1 pompa: Standard

2 pompe: Opz. 4714

Queste configurazioni consentono di controllare l’attivazione e

la disattivazione anche delle pompe a velocità fissa!

Altre logica di controllo con portata variabile:

Logica di controllo VPF

VPF: ΔP impianto costante

Per impianti con solo circuito primario:

Opz. 4864 o 4865 per unità singole

Opz. 4866 per sistemi multi-unità

VPF.D: ΔT impianto costante

Per impianti con circuito primario e secondario

separati da un disgiuntore idraulico:

Opz. 4867 per unità singole

Opz. 4868 per sistemi multi-unità

VARIABLE PRIMARY FLOW

Le logiche di controllo della serie VPF (Variable Primary

Flow) non solo modulano la velocità delle pompe sulla

base del carico termico dell’impianto, ma al tempo

stesso ottimizzano l’algoritmo di termoregolazione

dell’unità per lavorare con portata variabile. In questo

modo si riducono al minimo i costi di pompaggio

garantendo stabilità e affidabilità di esercizio.

LIMITI DI FUNZIONAMENTO ESTESI

VERSIONE A (Alta Efficienza)

60

40

30

20

10

0

-10

-20

-30

-10

-6-20-2

2

6

10

14

18

22

Tem

-

p

30

eratura acqua in uscita

[°C]

20°C

-10

-6

-2

2

6

10

14

18

22

60

50°C

40

30

20

10

0

-10

50°C

Unità standarAd PIENO CARICO

Richiesto: Kit alta temperatura (Opz. 1955)

Richiesto: Dispositivo basse temperature DBA

Temperatura aria < -10°C

(Opz. 813)

A CARICO PARZIALE

In caso di maggiore temperatura

dell’aria esterna, i-FX-G01

parzializza automaticamente

i compressori per garantire la

continuità di servizio

(funzione HPTC).

Limiti di funzionamento in

parzializzazione (acqua */7°C):

fino a 55°C

Temperatura uscita fluido < 0°C

Unità standard

sto:

Richie

Dispositivo basse temperature DBA

(ROipczh.ie8s1t3o): Kit alta temperatura (Opz. 1955)

Doppio isolamento sugli scambiatori di calore (Opz. 2631)

Temperatura aria < -10°C

Doppio isolamento sugli scambiatori di calore (Opz. 2631)

Iniezione di liquido nel compressore (Opz. 871)

Temperatura uscita fluido < 0°C

Iniezione di liquido nel compressore (Opz. 871)

[°C]

85

T

e

m

p

e

r

a

t

u

r

a

a

r

i

a

e

s

t

e

r

n

a

[

°

C

]

T

e

m

p

e

r

a

t

u

r

a

a

r

i

a

e

s

t

e

r

n

a

[

°

C

]

Temperatura acqua in uscita

20°C
