<<< TORNA INDICE
REFRIGERATORI

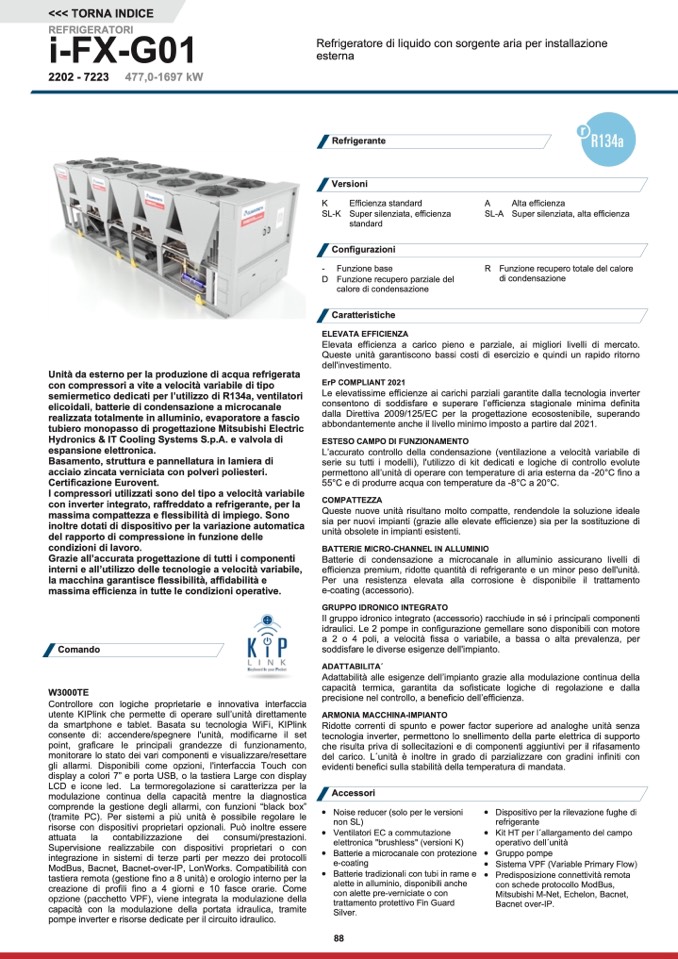

i-FX-G01
Refrigeratore di liquido con sorgente aria per installazione
esterna
2202 - 7223
477,0-1697 kW
Refrigerante
Versioni
K
Efficienza standard
SL-K Super silenziata, efficienza
A
Alta efficienza
SL-A Super silenziata, alta efficienza
R Funzione recupero totale del calore
di condensazione
-
D
standard
Configurazioni
Funzione base
Funzione recupero parziale del
calore di condensazione
Caratteristiche
Unità da esterno per la produzione di acqua refrigerata
con compressori a vite a velocità variabile di tipo
semiermetico dedicati per l’utilizzo di R134a, ventilatori
elicoidali, batterie di condensazione a microcanale
realizzata totalmente in alluminio, evaporatore a fascio
tubiero monopasso di progettazione Mitsubishi Electric
Hydronics & IT Cooling Systems S.p.A. e valvola di
espansione elettronica.
Basamento, struttura e pannellatura in lamiera di
acciaio zincata verniciata con polveri poliesteri.
Certificazione Eurovent.
I compressori utilizzati sono del tipo a velocità variabile
con inverter integrato, raffreddato a refrigerante, per la
massima compattezza e flessibilità di impiego. Sono
inoltre dotati di dispositivo per la variazione automatica
del rapporto di compressione in funzione delle
condizioni di lavoro.
Grazie all’accurata progettazione di tutti i componenti
interni e all’utilizzo delle tecnologie a velocità variabile,
la macchina garantisce flessibilità, affidabilità e
massima efficienza in tutte le condizioni operative.
Comando
W3000TE
Controllore con logiche proprietarie e innovativa interfaccia
utente KIPlink che permette di operare sull’unità direttamente
da smartphone e tablet. Basata su tecnologia WiFi, KIPlink
consente di: accendere/spegnere l'unità, modificarne il set
point, graficare le principali grandezze di funzionamento,
monitorare lo stato dei vari componenti e visualizzare/resettare
gli allarmi. Disponibili come opzioni, l'interfaccia Touch con
display a colori 7” e porta USB, o la tastiera Large con display
LCD e icone led. La termoregolazione si caratterizza per la
modulazione continua della capacità mentre la diagnostica
comprende la gestione degli allarmi, con funzioni “black box”
(tramite PC). Per sistemi a più unità è possibile regolare le
risorse con dispositivi proprietari opzionali. Può inoltre essere
attuata
la
contabilizzazione
dei
consumi/prestazioni.
Supervisione realizzabile con dispositivi proprietari o con
integrazione in sistemi di terze parti per mezzo dei protocolli
ModBus, Bacnet, Bacnet-over-IP, LonWorks. Compatibilità con
tastiera remota (gestione fino a 8 unità) e orologio interno per la
creazione di profili fino a 4 giorni e 10 fasce orarie. Come
opzione (pacchetto VPF), viene integrata la modulazione della
capacità con la modulazione della portata idraulica, tramite
pompe inverter e risorse dedicate per il circuito idraulico.
Elevata efficienza a carico pieno e parziale, ai migliori livelli di mercato.
Queste unità garantiscono bassi costi di esercizio e quindi un rapido ritorno
dell'investimento.
ErP COMPLIANT 2021
Le elevatissime efficienze ai carichi parziali garantite dalla tecnologia inverter
consentono di soddisfare e superare l’efficienza stagionale minima definita
dalla Direttiva 2009/125/EC per la progettazione ecosostenibile, superando
abbondantemente anche il livello minimo imposto a partire dal 2021.
ESTESO CAMPO DI FUNZIONAMENTO
L’accurato controllo della condensazione (ventilazione a velocità variabile di
serie su tutti i modelli), l'utilizzo di kit dedicati e logiche di controllo evolute
permettono all’unità di operare con temperature di aria esterna da -20°C fino a
55°C e di produrre acqua con temperature da -8°C a 20°C.
COMPATTEZZA
Queste nuove unità risultano molto compatte, rendendole la soluzione ideale
sia per nuovi impianti (grazie alle elevate efficienze) sia per la sostituzione di
unità obsolete in impianti esistenti.
BATTERIE MICRO-CHANNEL IN ALLUMINIO
Batterie di condensazione a microcanale in alluminio assicurano livelli di
efficienza premium, ridotte quantità di refrigerante e un minor peso dell'unità.
Per una resistenza elevata alla corrosione è disponibile il trattamento
e-coating (accessorio).
GRUPPO IDRONICO INTEGRATO
Il gruppo idronico integrato (accessorio) racchiude in sé i principali componenti
idraulici. Le 2 pompe in configurazione gemellare sono disponibili con motore
a 2 o 4 poli, a velocità fissa o variabile, a bassa o alta prevalenza, per
soddisfare le diverse esigenze dell'impianto.
ADATTABILITA ́
Adattabilità alle esigenze dell’impianto grazie alla modulazione continua della
capacità termica, garantita da sofisticate logiche di regolazione e dalla
precisione nel controllo, a beneficio dell’efficienza.
ARMONIA MACCHINA-IMPIANTO
Ridotte correnti di spunto e power factor superiore ad analoghe unità senza
tecnologia inverter, permettono lo snellimento della parte elettrica di supporto
che risulta priva di sollecitazioni e di componenti aggiuntivi per il rifasamento
del carico. L ́unità è inoltre in grado di parzializzare con gradini infiniti con
evidenti benefici sulla stabilità della temperatura di mandata.
ELEVATA EFFICIENZA
Accessori
Noise reducer (solo per le versioni
non SL)
Ventilatori EC a commutazione
elettronica "brushless" (versioni K)
Batterie a microcanale con protezione
e-coating
Batterie tradizionali con tubi in rame e
alette in alluminio, disponibili anche
con alette pre-verniciate o con
trattamento protettivo Fin Guard
Silver.
Dispositivo per la rilevazione fughe di
refrigerante
Kit HT per l ́allargamento del campo
operativo dell ́unità
Gruppo pompe
Sistema VPF (Variable Primary Flow)
Predisposizione connettività remota
con schede protocollo ModBus,
Mitsubishi M-Net, Echelon, Bacnet,
Bacnet over-IP.
88
