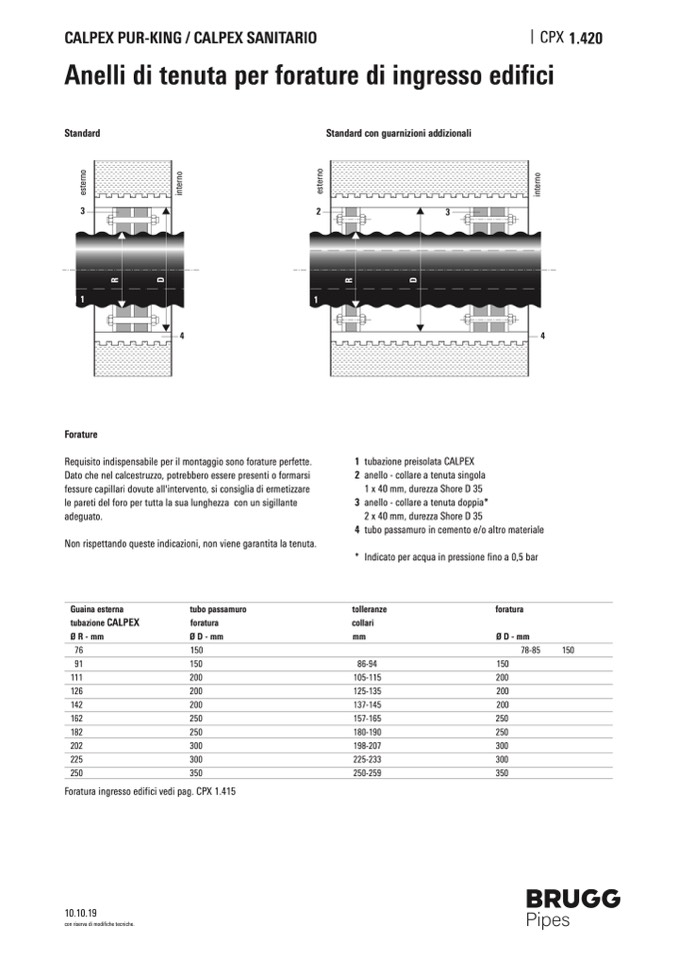

CALPEX PUR-KING / CALPEX SANITARIO
CPX 1.420
Anelli di tenuta per forature di ingresso edifici
Standard
Standard con guarnizioni addizionali
3
2
1
1
1
1
3
4
4
Forature
Requisito indispensabile per il montaggio sono forature perfette.
Dato che nel calcestruzzo, potrebbero essere presenti o formarsi
fessure capillari dovute all'intervento, si consiglia di ermetizzare
le pareti del foro per tutta la sua lunghezza con un sigillante
adeguato.
Non rispettando queste indicazioni, non viene garantita la tenuta.
1 tubazione preisolata CALPEX
2 anello - collare a tenuta singola
1 x 40 mm, durezza Shore D 35
3 anello - collare a tenuta doppia*
2 x 40 mm, durezza Shore D 35
4 tubo passamuro in cemento e/o altro materiale
* Indicato per acqua in pressione fino a 0,5 bar
tolleranze
foratura
collari
mm
ØD-mm
Guaina esterna
tubazione CALPEX
Ø R - mm
76
91
111
126
142
162
182
202
225
250
tubo passamuro
foratura
Ø D - mm
150
150
200
200
200
250
250
300
300
350
78-85
150
86-94
150
105-115
200
125-135
200
137-145
200
157-165
250
180-190
250
198-207
300
225-233
300
250-259
350
Foratura ingresso edifici vedi pag. CPX 1.415
10.10.19
con riserva di modifiche tecniche.
