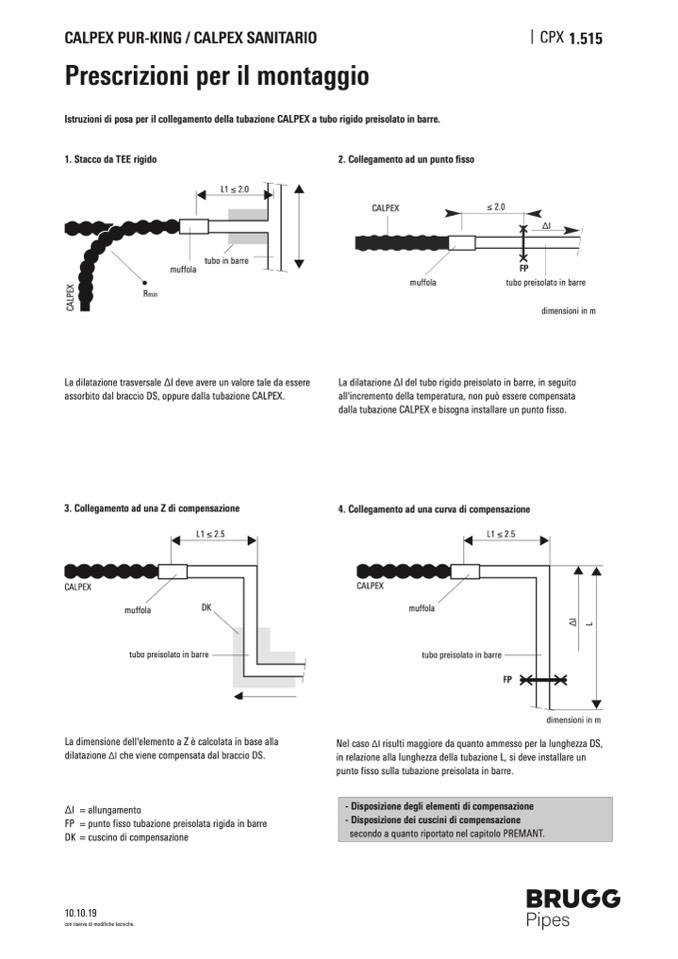

CALPEX PUR-KING / CALPEX SANITARIO

Prescrizioni per il montaggio

Istruzioni di posa per il collegamento della tubazione CALPEX a tubo rigido preisolato in barre.

CPX 1.515

1. Stacco da TEE rigido

muffola

L1 ≤ 2.0

tubo in barre

2. Collegamento ad un punto fisso

CALPEX

muffola

La dilatazione Δl del tubo rigido preisolato in barre, in seguito

all'incremento della temperatura, non può essere compensata

dalla tubazione CALPEX e bisogna installare un punto fisso.

Rmin

≤ 2.0

∆I

FP

tubo preisolato in barre

dimensioni in m

La dilatazione trasversale ∆l deve avere un valore tale da essere

assorbito dal braccio DS, oppure dalla tubazione CALPEX.

3. Collegamento ad una Z di compensazione

4. Collegamento ad una curva di compensazione

L1 ≤ 2.5

DK

L1 ≤ 2.5

CALPEX

CALPEX

muffola

tubo preisolato in barre

muffola

tubo preisolato in barre

FP

La dimensione dell'elemento a Z è calcolata in base alla

dilatazione ∆I che viene compensata dal braccio DS.

∆l =allungamento

FP = punto fisso tubazione preisolata rigida in barre

DK = cuscino di compensazione

10.10.19

con riserva di modifiche tecniche.

Nel caso ∆I risulti maggiore da quanto ammesso per la lunghezza DS,

in relazione alla lunghezza della tubazione L, si deve installare un

punto fisso sulla tubazione preisolata in barre.

dimensioni in m

- Disposizione degli elementi di compensazione

- Disposizione dei cuscini di compensazione

secondo a quanto riportato nel capitolo PREMANT.

∆
