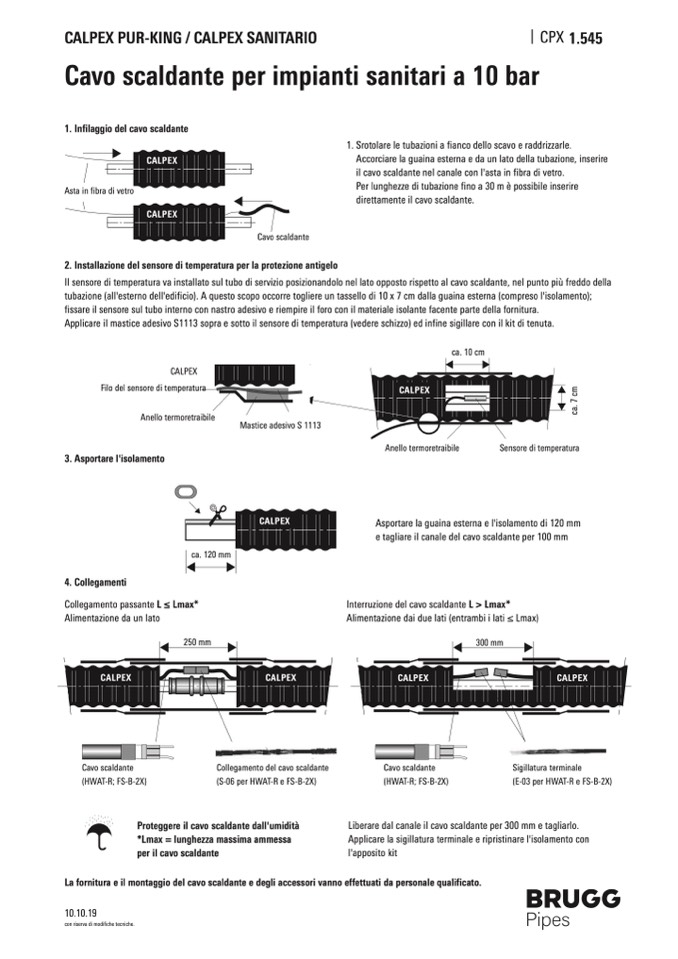

CALPEX PUR-KING / CALPEX SANITARIO

CPX 1.545

Cavo scaldante per impianti sanitari a 10 bar

1. Infilaggio del cavo scaldante

CALPEX

Asta in fibra di vetro

CALPEX

1. Srotolare le tubazioni a fianco dello scavo e raddrizzarle.

Accorciare la guaina esterna e da un lato della tubazione, inserire

il cavo scaldante nel canale con l'asta in fibra di vetro.

Per lunghezze di tubazione fino a 30 m è possibile inserire

direttamente il cavo scaldante.

2. Installazione del sensore di temperatura per la protezione antigelo

Cavo scaldante

Il sensore di temperatura va installato sul tubo di servizio posizionandolo nel lato opposto rispetto al cavo scaldante, nel punto più freddo della

tubazione (all'esterno dell'edificio). A questo scopo occorre togliere un tassello di 10 x 7 cm dalla guaina esterna (compreso l'isolamento);

fissare il sensore sul tubo interno con nastro adesivo e riempire il foro con il materiale isolante facente parte della fornitura.

Applicare il mastice adesivo S1113 sopra e sotto il sensore di temperatura (vedere schizzo) ed infine sigillare con il kit di tenuta.

ca. 10 cm

CALPEX

Filo del sensore di temperatura

Anello termoretraibile

CALPEX

3. Asportare l'isolamento

Mastice adesivo S 1113

ca. 120 mm

Anello termoretraibile

Sensore di temperatura

CALPEX

4. Collegamenti

Collegamento passante L ≤ Lmax*

Asportare la guaina esterna e l'isolamento di 120 mm

e tagliare il canale del cavo scaldante per 100 mm

Interruzione del cavo scaldante L > Lmax*

Alimentazione dai due lati (entrambi i lati ≤ Lmax)

Alimentazione da un lato

Cavo scaldante

(HWAT-R; FS-B-2X)

250 mm

300 mm

CALPEX

CALPEX

CALPEX

CALPEX

Collegamento del cavo scaldante

(S-06 per HWAT-R e FS-B-2X)

Cavo scaldante

(HWAT-R; FS-B-2X)

Sigillatura terminale

(E-03 per HWAT-R e FS-B-2X)

Proteggere il cavo scaldante dall'umidità

*Lmax = lunghezza massima ammessa

per il cavo scaldante

Liberare dal canale il cavo scaldante per 300 mm e tagliarlo.

Applicare la sigillatura terminale e ripristinare l'isolamento con

l'apposito kit

La fornitura e il montaggio del cavo scaldante e degli accessori vanno effettuati da personale qualificato.

10.10.19

con riserva di modifiche tecniche.
