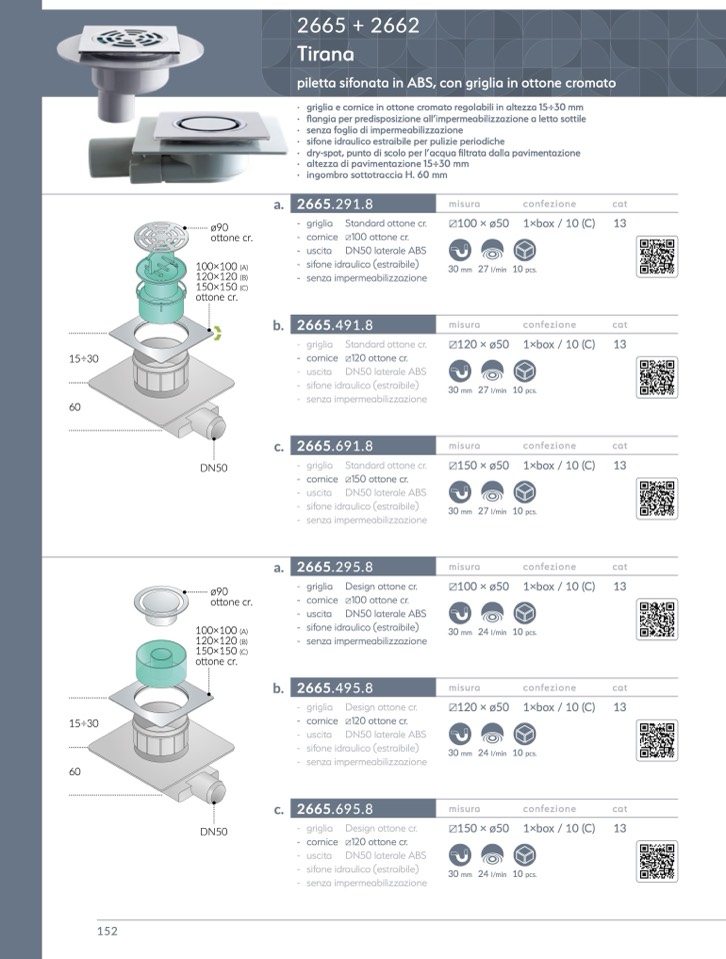

2665 + 2662
Tirana
piletta sifonata in ABS, con griglia in ottone cromato
2665.291.8
2665.491.8
2665.691.8
2665.295.8
2665.495.8
2665.695.8
ø90
ottone cr.
100×100
(A)
120×120
(B)
150×150
(C)
ottone cr.
- griglia
- cornice
- uscita
- sifone idraulico (estraibile)
- senza impermeabilizzazione
30 mm
24 l/min
a.
b.
c.
a.
b.
c.
· grigliaecorniceinottonecromatoregolabiliinaltezza15÷30mm
· flangiaperpredisposizioneall’impermeabilizzazionealettosottile
· senzafogliodiimpermeabilizzazione
· sifoneidraulicoestraibileperpulizieperiodiche
· dry-spot,puntodiscoloperl’acquafiltratadallapavimentazione
· altezza di pavimentazione 15÷30 mm
· ingombro sottotraccia H. 60 mm
misura
⧄100 × ø50
ø90
ottone cr.
100×100
(A)
120×120
(B)
150×150
(C)
ottone cr.
- griglia
- cornice
- uscita
- sifone idraulico (estraibile)
- senza impermeabilizzazione
30 mm
27 l/min
Standard ottone cr.
⧄100 ottone cr.
DN50 laterale ABS
confezione
cat
1×box / 10 (C) 13
10 pcs.
confezione
cat
1×box / 10 (C) 13
10 pcs.
confezione
cat
1×box / 10 (C) 13
10 pcs.
confezione
cat
1×box / 10 (C) 13
10 pcs.
confezione
cat
1×box / 10 (C) 13
10 pcs.
confezione
cat
1×box / 10 (C) 13
10 pcs.
- griglia
- cornice
- uscita
- sifone idraulico (estraibile)
- senza impermeabilizzazione
misura
⧄120 × ø50
15÷30
60
Standard ottone cr.
⧄120 ottone cr.
DN50 laterale ABS
DN50 laterale ABS
30 mm
27 l/min
DN50
- griglia
- cornice
Standard ottone cr.
⧄150 ottone cr.
misura
⧄150 × ø50
- uscita
- sifone idraulico (estraibile)
- senza impermeabilizzazione
30 mm
27 l/min
Design ottone cr.
⧄100 ottone cr.
DN50 laterale ABS
misura
⧄100 × ø50
- griglia
- cornice
Design ottone cr.
⧄120 ottone cr.
misura
⧄120 × ø50
15÷30
60
- uscita
- sifone idraulico (estraibile)
- senza impermeabilizzazione
DN50 laterale ABS
30 mm
24 l/min
DN50
- griglia
- cornice
Design ottone cr.
⧄120 ottone cr.
misura
⧄150 × ø50
- uscita
- sifone idraulico (estraibile)
- senza impermeabilizzazione
DN50 laterale ABS
30 mm
24 l/min
152
