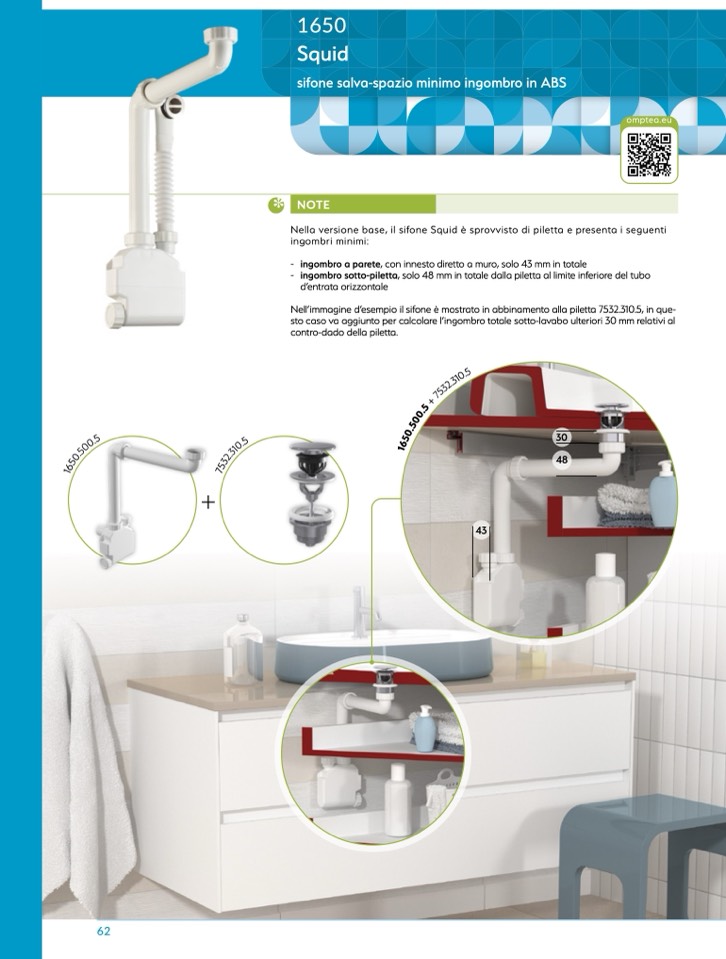

1650

Squid

sifone salva-spazio minimo ingombro in ABS

NOTE

62

+

omptea.eu

Nella versione base, il sifone Squid è sprovvisto di piletta e presenta i seguenti

ingombri minimi:

- ingombro a parete, con innesto diretto a muro, solo 43 mm in totale

- ingombro sotto-piletta, solo 48 mm in totale dalla piletta al limite inferiore del tubo

d’entrata orizzontale

Nell’immagine d’esempio il sifone è mostrato in abbinamento alla piletta 7532.310.5, in que-

sto caso va aggiunto per calcolare l’ingombro totale sotto-lavabo ulteriori 30 mm relativi al

contro-dado della piletta.

30

48

43
