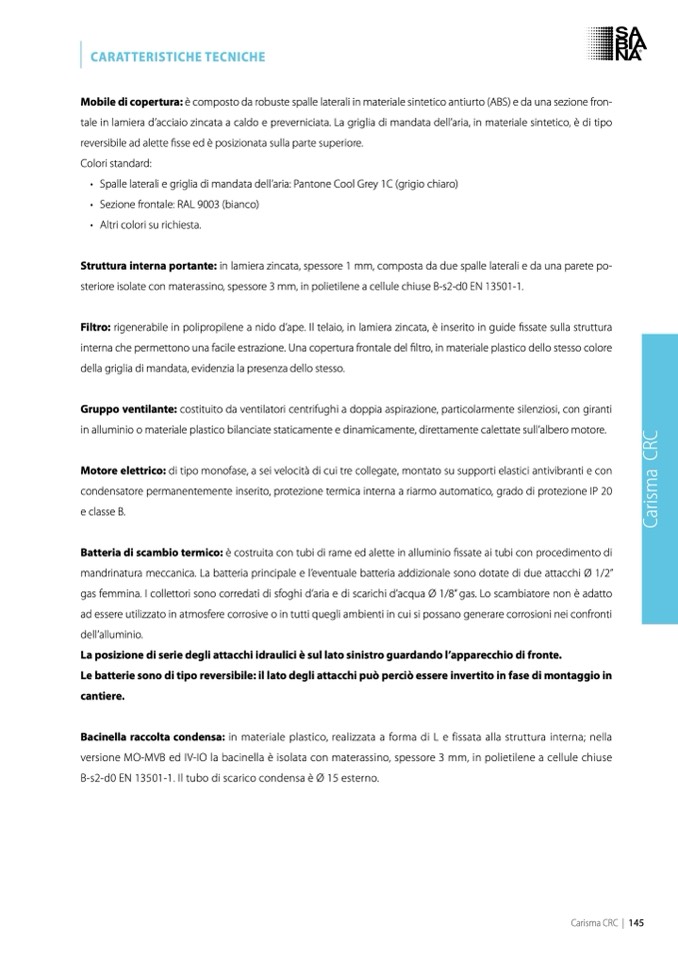

CARATTERISTICHE TECNICHE
Mobile di copertura: è composto da robuste spalle laterali in materiale sintetico antiurto (ABS) e da una sezione fron-
tale in lamiera d’acciaio zincata a caldo e preverniciata. La griglia di mandata dell’aria, in materiale sintetico, è di tipo
reversibile ad alette fisse ed
è posizionata sulla parte superiore.
Colori standard:
• Spalle laterali e griglia di mandata dell’aria: Pantone Cool Grey 1C (grigio chiaro)
• Sezione frontale: RAL 9003 (bianco)
• Altri colori su richiesta.
Struttura interna portante: in lamiera zincata, spessore 1 mm, composta da due spalle laterali e da una parete po-
steriore isolate con materassino, spessore 3 mm, in polietilene a cellule chiuse B‐s2‐d0 EN 13501‐1.
Filtro: rigenerabile in polipropilene a nido d’ape. Il telaio, in lamiera zincata, è inserito in guide
fissate sulla struttura
interna che permettono una facile estrazione. Una copertura frontale del filtro, in materiale plastico dello stesso colore
della griglia di mandata, evidenzia la presenza dello stesso.
Gruppo ventilante: costituito da ventilatori centrifughi a doppia aspirazione, particolarmente silenziosi, con giranti
in alluminio o materiale plastico bilanciate staticamente e dinamicamente, direttamente calettate sull’albero motore.
Motore elettrico: di tipo monofase, a sei velocit
à di cui tre collegate, montato su supporti elastici antivibranti e con
condensatore permanentemente inserito, protezione termica interna a riarmo automatico, grado di protezione IP 20
e classe B.
Batteria di scambio termico:
è costruita con tubi di rame ed alette in alluminio fissate ai tubi con procedimento di
mandrinatura meccanica. La batteria principale e l’eventuale batteria addizionale sono dotate di due attacchi Ø 1/2”
gas femmina. I collettori sono corredati di sfoghi d’aria e di scarichi d’acqua Ø 1/8” gas. Lo scambiatore non
è adatto
ad essere utilizzato in atmosfere corrosive o in tutti quegli ambienti in cui si possano generare corrosioni nei confronti
dell’alluminio.
La posizione di serie degli attacchi idraulici
è sul lato sinistro guardando l’apparecchio di fronte.
Le batterie sono di tipo reversibile: il lato degli attacchi pu
ò perciò essere invertito in fase di montaggio in
cantiere.
Bacinella raccolta condensa: in materiale plastico, realizzata a forma di L e fissata alla struttura interna; nella
versione MO-MVB ed IV-IO la bacinella
è isolata con materassino, spessore 3 mm, in polietilene a cellule chiuse
B‐s2‐d0 EN 13501‐1. Il tubo di scarico condensa è Ø 15 esterno.
Carisma CRC | 145
