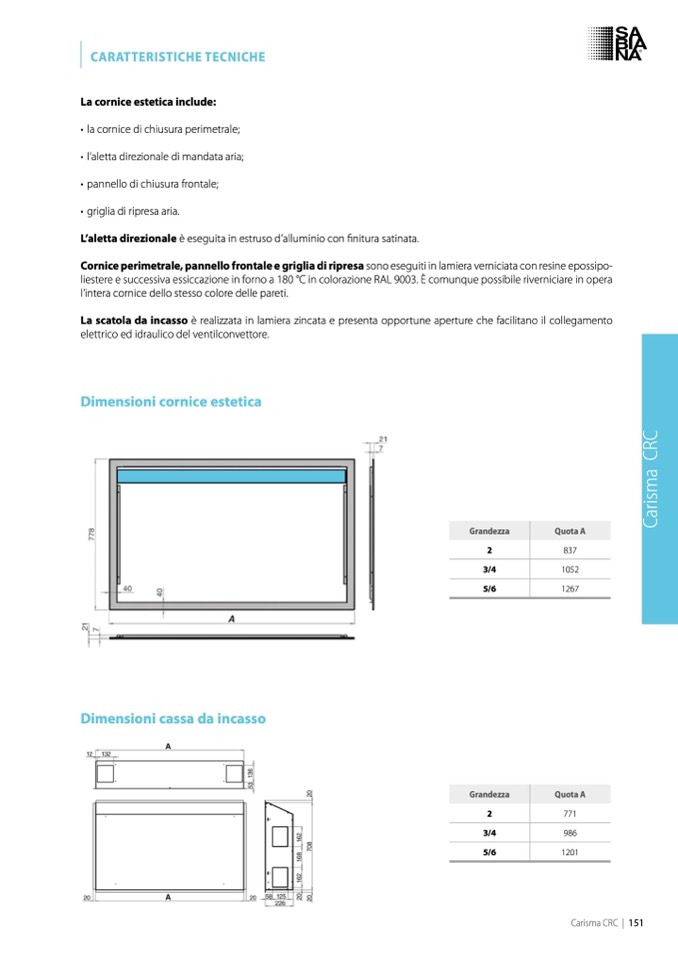

CARATTERISTICHE TECNICHE

La cornice estetica include:

• la cornice di chiusura perimetrale;

• l’aletta direzionale di mandata aria;

• pannello di chiusura frontale;

• griglia di ripresa aria.

L’aletta direzionale

è eseguita in estruso d’alluminio con finitura satinata.

Cornice perimetrale, pannello frontale e griglia di ripresa sono eseguiti in lamiera verniciata con resine epossipo-

liestere e successiva essiccazione in forno a 180 °C in colorazione RAL 9003.

È comunque possibile riverniciare in opera

l’intera cornice dello stesso colore delle pareti.

La scatola da incasso è realizzata in lamiera zincata e presenta opportune aperture che facilitano il collegamento

elettrico ed idraulico del ventilconvettore.

Dimensioni cornice estetica

Dimensioni cassa da incasso

2

837

3/4

1052

5/6

1267

2

771

3/4

986

5/6

1201

Carisma CRC | 151

C

a

r

i

s

m

a

C

R

C

Grandezza

Quota A

Grandezza

Quota A
