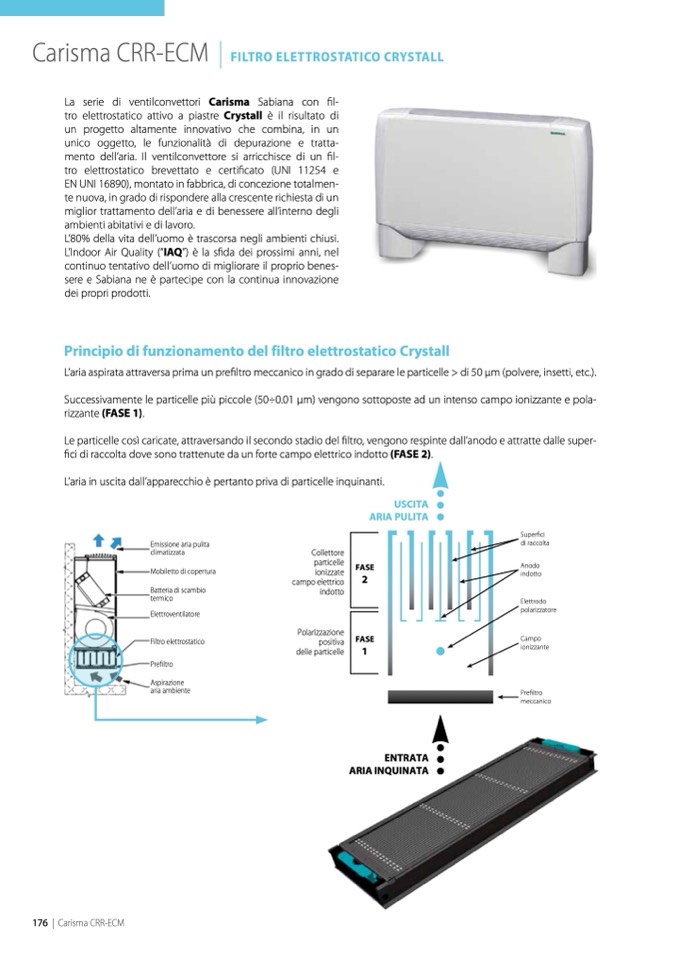

Carisma CRR-ECM |

FILTRO ELETTROSTATICO CRYSTALL

La serie di ventilconvettori Carisma Sabiana con fil-

tro elettrostatico attivo a piastre Crystall

è il risultato di

un progetto altamente innovativo che combina, in un

unico oggetto, le funzionalità di depurazione e tratta-

mento dell’aria. Il ventilconvettore si arricchisce di un fil-

tro elettrostatico brevettato e certificato (UNI 11254 e

EN UNI 16890), montato in fabbrica, di concezione totalmen-

te nuova, in grado di rispondere alla crescente richiesta di un

miglior trattamento dell’aria e di benessere all’interno degli

ambienti abitativi e di lavoro.

L’80% della vita dell’uomo è trascorsa negli ambienti chiusi.

L’Indoor Air Quality (“IAQ”) è la s

fida dei prossimi anni, nel

continuo tentativo dell’uomo di migliorare il proprio benes-

sere e Sabiana ne

è partecipe con la continua innovazione

dei propri prodotti.

Principio di funzionamento del filtro elettrostatico Crystall

L’aria aspirata attraversa prima un prefiltro meccanico in grado di separare le particelle > di 50 μm (polvere, insetti, etc.).

Successivamente le particelle più piccole (50÷0.01 μm) vengono sottoposte ad un intenso campo ionizzante e pola-

rizzante (FASE 1).

Le particelle cos

ì caricate, attraversando il secondo stadio del filtro, vengono respinte dall’anodo e attratte dalle super-

fici di raccolta dove sono trattenute da un forte campo elettrico indotto (FASE 2).

L’aria in uscita dall’apparecchio

è pertanto priva di particelle inquinanti.

Emissione aria pulita

climatizzata

Mobiletto di copertura

Batteria di scambio

termico

Elettroventilatore

Filtro elettrostatico

Pre

filtro

Aspirazione

aria ambiente

Collettore

particelle

ionizzate

campo elettrico

indotto

Polarizzazione

positiva

delle particelle

Superfici

di raccolta

Anodo

indotto

Elettrodo

polarizzatore

Campo

ionizzante

Prefiltro

meccanico

USCITA

ARIA PULITA

FASE

2

FASE

1

ENTRATA

ARIA INQUINATA

176 | Carisma CRR-ECM
