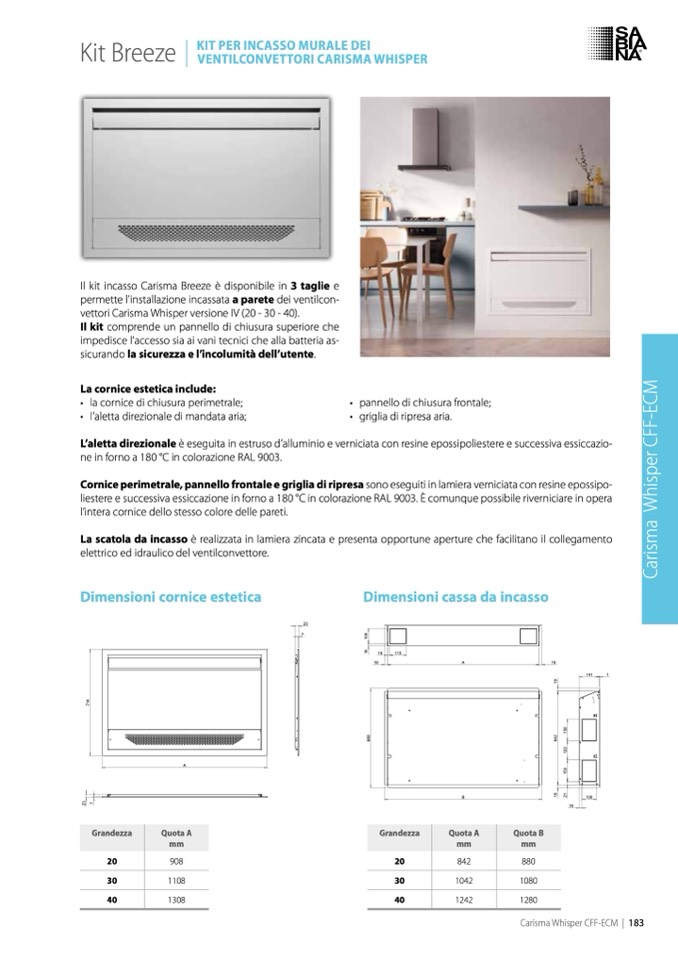

Kit Breeze |

KIT PER INCASSO MURALE DEI

VENTILCONVETTORI CARISMA WHISPER

Il kit incasso Carisma Breeze è disponibile in 3 taglie e

permette l'installazione incassata a parete dei ventilcon-

vettori Carisma Whisper versione IV (20 - 30 - 40).

Il kit comprende un pannello di chiusura superiore che

impedisce l'accesso sia ai vani tecnici che alla batteria as-

sicurando la sicurezza e l’incolumit

à dell’utente.

M

C

E

-

F

C

r

e

p

s

i

h

W

a

m

s

i

r

a

C

La cornice estetica include:

• la cornice di chiusura perimetrale;

• l’aletta direzionale di mandata aria;

• pannello di chiusura frontale;

• griglia di ripresa aria.

L’aletta direzionale

è eseguita in estruso d’alluminio e verniciata con resine epossipoliestere e successiva essiccazio-

ne in forno a 180 °C in colorazione RAL 9003.

Cornice perimetrale, pannello frontale e griglia di ripresa sono eseguiti in lamiera verniciata con resine epossipo-

liestere e successiva essiccazione in forno a 180 °C in colorazione RAL 9003.

È comunque possibile riverniciare in opera

l’intera cornice dello stesso colore delle pareti.

La scatola da incasso

è realizzata in lamiera zincata e presenta opportune aperture che facilitano il collegamento

elettrico ed idraulico del ventilconvettore.

Dimensioni cornice estetica

Dimensioni cassa da incasso

4

1

7

3

2

7

Grandezza

20

30

40

A

Quota A

mm

908

1108

1308

Grandezza

20

30

40

141

1

0

3

1

0

5

1

B

100

9

1

1

2

19

Quota A

Quota B

mm

mm

842

880

1042

1080

1242

1280

23

7

5

0

1

5

1

16

115

19

A

19

9

1

0

5

1

0

8

6

2

4

6

Carisma Whisper CFF-ECM | 183
