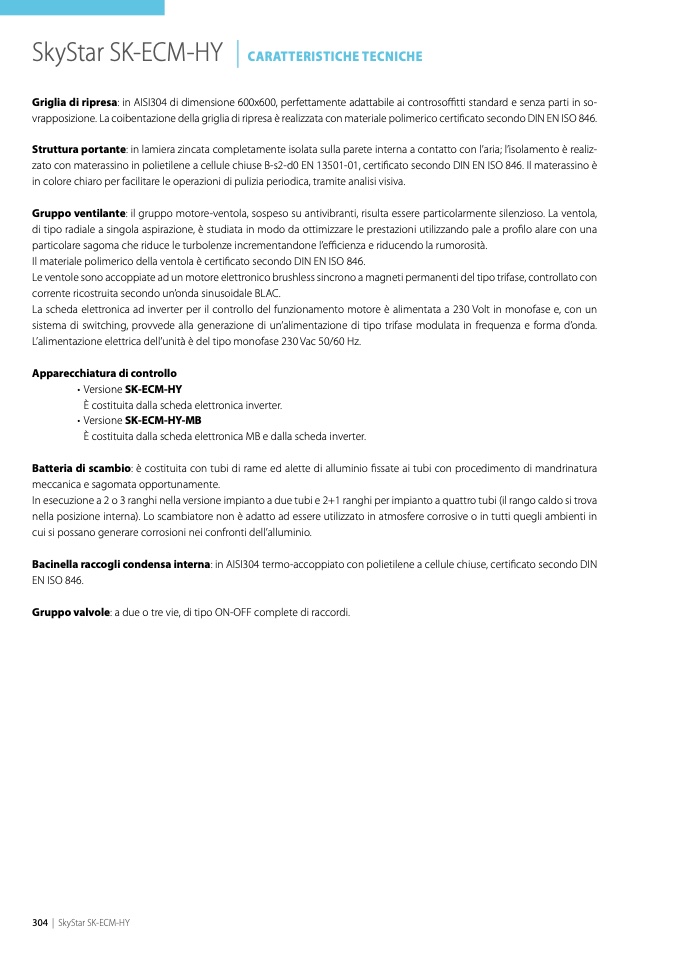

SkyStar SK-ECM-HY |
CARATTERISTICHE TECNICHE
Griglia di ripresa: in AISI304 di dimensione 600x600, perfettamente adattabile ai controso
ffitti standard e senza parti in so-
vrapposizione. La coibentazione della griglia di ripresa è realizzata con materiale polimerico certificato secondo DIN EN ISO 846.
Struttura portante: in lamiera zincata completamente isolata sulla parete interna a contatto con l’aria; l’isolamento è realiz-
zato con materassino in polietilene a cellule chiuse B-s2-d0 EN 13501-01, certi
ficato secondo DIN EN ISO 846. Il materassino è
in colore chiaro per facilitare le operazioni di pulizia periodica, tramite analisi visiva.
Gruppo ventilante: il gruppo motore-ventola, sospeso su antivibranti, risulta essere particolarmente silenzioso. La ventola,
di tipo radiale a singola aspirazione,
è studiata in modo da ottimizzare le prestazioni utilizzando pale a profilo alare con una
particolare sagoma che riduce le turbolenze incrementandone l’e
fficienza e riducendo la rumorosità.
Il materiale polimerico della ventola è certi
ficato secondo DIN EN ISO 846.
Le ventole sono accoppiate ad un motore elettronico brushless sincrono a magneti permanenti del tipo trifase, controllato con
corrente ricostruita secondo un’onda sinusoidale BLAC.
La scheda elettronica ad inverter per il controllo del funzionamento motore è alimentata a 230 Volt in monofase e, con un
sistema di switching, provvede alla generazione di un’alimentazione di tipo trifase modulata in frequenza e forma d’onda.
L’alimentazione elettrica dell’unità è del tipo monofase 230 Vac 50/60 Hz.
Apparecchiatura di controllo
• Versione SK-ECM-HY
È costituita dalla scheda elettronica inverter.
• Versione SK-ECM-HY-MB
È costituita dalla scheda elettronica MB e dalla scheda inverter.
Batteria di scambio:
è costituita con tubi di rame ed alette di alluminio fissate ai tubi con procedimento di mandrinatura
meccanica e sagomata opportunamente.
In esecuzione a 2 o 3 ranghi nella versione impianto a due tubi e 2+1 ranghi per impianto a quattro tubi (il rango caldo si trova
nella posizione interna). Lo scambiatore non è adatto ad essere utilizzato in atmosfere corrosive o in tutti quegli ambienti in
cui si possano generare corrosioni nei confronti dell’alluminio.
Bacinella raccogli condensa interna: in AISI304 termo-accoppiato con polietilene a cellule chiuse, certi
ficato secondo DIN
EN ISO 846.
Gruppo valvole: a due o tre vie, di tipo ON-OFF complete di raccordi.
